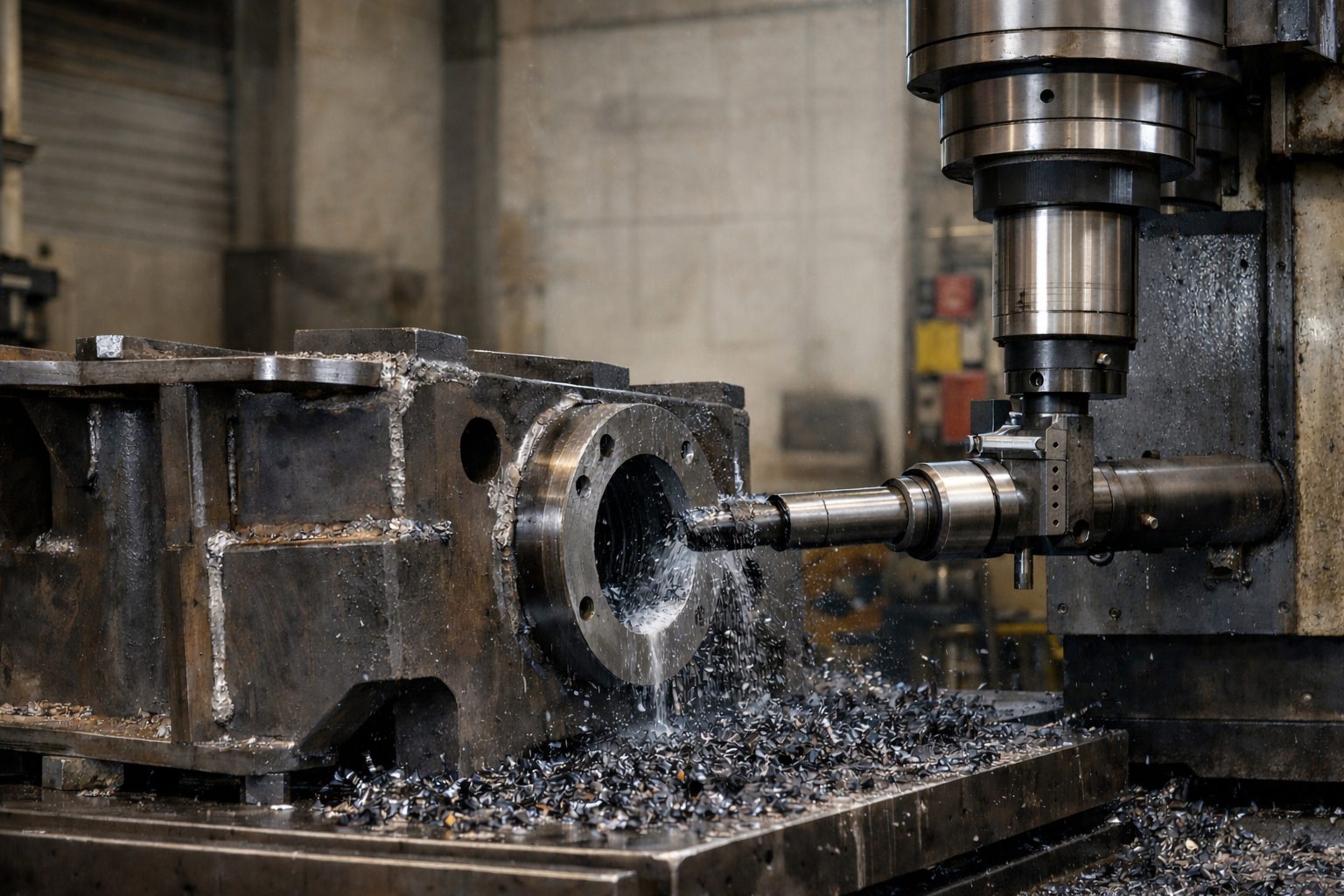

Lorsque l’on travaille des pièces issues de la mécano-soudure, certaines opérations d’usinage requièrent une attention toute particulière. C’est notamment le cas de l’alésage, qui doit composer avec des structures parfois déformées par la chaleur, des surfaces irrégulières et des contraintes internes invisibles. Entre géométrie instable, bridage complexe et risques de déformation, l’alésage sur pièces mécanosoudées soulève de vrais enjeux techniques. Maîtriser ces paramètres, c’est garantir la fiabilité dimensionnelle des pièces et la performance de l’ensemble du process de fabrication.
Quelles sont les spécificités des pièces mécanosoudées avant alésage ?
Une pièce mécanosoudée résulte de l’assemblage de plusieurs composants métalliques par des procédés de soudage tels que le MIG, le MAG, le TIG ou l’arc submergé. Elle peut combiner des tubes, des tôles épaisses, des profilés laminés ou encore des éléments préalablement usinés, soudés afin de former une structure mécanique fonctionnelle. Ce mode de fabrication est particulièrement répandu dans la mécanique lourde, les machines spéciales, le ferroviaire, l’énergie ou encore les équipements industriels, car il offre une grande liberté de conception tout en limitant les coûts matière par rapport à des pièces massives. En revanche, du point de vue de l’usinage, et plus particulièrement de l’alésage, une pièce mécanosoudée se comporte très différemment d’un brut forgé, laminé ou moulé. Elle présente un ensemble de caractéristiques mécaniques et géométriques qui doivent être prises en compte dès la phase de préparation.
La première spécificité réside dans l’hétérogénéité des matériaux et des épaisseurs. Une même pièce peut associer différents aciers (acier de construction, acier à haute limite élastique, acier traité), voire des nuances ayant des comportements distincts à la coupe. Les variations d’épaisseur influencent la rigidité locale de la structure et peuvent provoquer des différences de comportement sous effort lors de l’alésage, avec un risque de flexion ou de vibration de la pièce pendant l’usinage. À cela s’ajoutent les tensions internes générées par le soudage. Chaque cordon de soudure apporte une quantité importante de chaleur, modifiant la microstructure du métal dans la zone affectée thermiquement. Lors du refroidissement, ces zones se contractent de manière non uniforme, créant des contraintes résiduelles parfois importantes. Ces contraintes peuvent rester « figées » dans la pièce jusqu’à l’usinage, moment où elles se libèrent partiellement, entraînant des déplacements imprévisibles de la matière au moment de l’alésage. Les déformations post-soudage constituent une autre difficulté majeure. Même après redressage ou reprise partielle, une pièce mécanosoudée peut présenter :
- un voilement global de la structure,
- un défaut de parallélisme entre surfaces,
- un désalignement entre plusieurs zones à aléser,
- une géométrie qui évolue légèrement dès que la pièce est libérée de son bridage.
Ces déformations rendent délicate la réalisation d’alésages coaxiaux ou tolérancés, notamment lorsque plusieurs portées doivent être alignées sur un même axe fonctionnel. Enfin, les pièces mécanosoudées souffrent souvent d’une absence de références géométriques fiables. Les surfaces issues de la soudure sont rarement planes, parfois irrégulières ou recouvertes de surépaisseurs. Cela complique le positionnement précis de la pièce sur la machine-outil et impose la création de références d’usinage spécifiques, parfois dès la première phase, afin de sécuriser les opérations suivantes.
Avant toute opération d’alésage, une analyse approfondie de la pièce s’impose donc : Compréhension de sa fonction finale, identification des zones sensibles, étude des chaînes de cotes et évaluation des contraintes induites par la mécano-soudure. Cette étape préparatoire conditionne directement la précision, la stabilité dimensionnelle et la durabilité des alésages réalisés.
Déformation thermique et instabilité géométrique : Anticiper les impacts sur l’alésage
La soudure est à l’origine de la majorité des déformations observées sur les pièces mécanosoudées. Lors de l’assemblage, l’apport thermique localisé entraîne une montée rapide en température des zones soudées, suivie d’un refroidissement non homogène. Ces cycles thermiques successifs génèrent des gradients importants au sein de la matière, provoquant des dilatations puis des contractions différentielles. Le métal ne retrouvant jamais parfaitement son état initial, des contraintes résiduelles subsistent dans la structure, parfois invisibles à l’œil nu. Ces contraintes internes ont un impact direct sur l’opération d’alésage. Elles peuvent se libérer partiellement lors de la mise en position de la pièce ou au cours de l’enlèvement de matière, entraînant des déplacements imprévus de la géométrie. Un alésage réalisé dans de bonnes conditions, y compris sur site, peut ainsi perdre sa circularité, son alignement ou sa coaxialité une fois la pièce débridée, notamment sur des structures longues ou peu rigides.
L’instabilité géométrique est d’autant plus marquée lorsque plusieurs soudures sont concentrées dans une même zone fonctionnelle ou à proximité immédiate d’un alésage. La répartition des cordons, leur ordre d’exécution et l’énergie de soudage utilisée influencent directement le comportement mécanique de la pièce lors de l’usinage. Voici les principaux types de déformation que l’on peut rencontrer :
| Type de déformation | Cause fréquente | Conséquence sur l’alésage |
|---|---|---|
| Voilement | Refroidissement asymétrique ou accumulation de cordons | Défaut de planéité, appui instable sur la table de la machine |
| Contraction locale | Soudure concentrée sur une zone réduite | Déplacement de l’axe, alésage excentré par rapport à la cote théorique |
| Dilatation excessive | Apport thermique trop élevé ou mal maîtrisé | Ovalisation, variation du diamètre pendant l’usinage |
Pour limiter l’impact de ces phénomènes sur la précision de l’alésage, plusieurs solutions techniques peuvent être mises en œuvre en amont et pendant l’usinage :
- Recuit de stabilisation : Chauffer la pièce mécanosoudée dans un four à température contrôlée permet de relâcher une grande partie des contraintes internes accumulées lors du soudage. Cette opération améliore la stabilité dimensionnelle et réduit les risques de déformation pendant l’alésage ;
- Planification des soudures : Une séquence de soudage réfléchie, avec alternance des cordons et répartition équilibrée des apports thermiques, limite les gradients de température et les déformations globales ;
- Usinage en plusieurs passes : Réaliser un pré-alésage avant stabilisation, puis une finition après détente thermique, permet de sécuriser les tolérances finales ;
- Contrôle de la température ambiante : Travailler dans un environnement thermiquement stable, laisser la pièce s’équilibrer avant l’usinage et limiter les variations de température de la machine-outil contribuent à une meilleure répétabilité.
Anticiper ces phénomènes dès la phase de conception et de préparation permet d’éviter des reprises d’usinage coûteuses, de réduire les non-conformités et d’améliorer durablement la répétabilité du process d’alésage sur pièces mécanosoudées.
Les techniques de bridage adaptées pour garantir la précision de l’alésage
Un autre défi majeur dans l’alésage des pièces mécanosoudées réside dans la gestion du bridage. Contrairement aux pièces usinées dans des bruts pleins ou des demi-produits industriels standards, les structures mécanosoudées présentent souvent des géométries complexes, irrégulières, parfois asymétriques, avec des zones fragilisées par la soudure. De plus, les surfaces d’appui sont rarement parfaitement planes ou perpendiculaires, ce qui complique le positionnement précis de la pièce sur la machine-outil. Le rôle du bridage n’est pas uniquement de maintenir la pièce en place. Il doit aussi garantir que la structure reste stable tout au long de l’usinage, sans générer de déformation parasite ni modifier l’équilibre des contraintes internes. Un bridage mal conçu peut à lui seul provoquer une non-conformité, notamment dans les alésages de précision où les tolérances sont serrées (IT7, IT6 ou mieux). Voici quelques principes essentiels à respecter pour garantir un bridage efficace et adapté à la nature particulière des mécanosoudés :
- Utiliser les zones usinées ou planes comme références : Lorsqu’elles existent, ces zones doivent être privilégiées pour le positionnement. Les zones brutes de soudure peuvent présenter des irrégularités importantes (perles de soudure, projections, recuits) incompatibles avec une mise en appui stable ;
- Privilégier un bridage isostatique : Le schéma classique 3-2-1 permet de bloquer la pièce sans la contraindre. Cela évite les surcontraintes qui peuvent provoquer un cintrage ou un déplacement de matière lors du desserrage ;
- Adapter les mors ou les cales à la géométrie de la pièce : Les cales standards sont souvent inadaptées aux formes complexes. Il peut être nécessaire d’usiner des cales dédiées ou de concevoir des supports sur mesure, y compris par impression 3D pour épouser les formes irrégulières sans déformation ;
- Mettre en œuvre un bridage souple : L’utilisation d’appuis flottants, de silent-blocs ou de systèmes à compensation permet de maintenir la pièce tout en absorbant les défauts de forme sans les transférer à la structure. Ce type de bridage est particulièrement recommandé pour les grandes structures ou les bâtis mécano-soudés de faible rigidité.
Dans le cas d’alésages de précision sur des pièces longues, il peut également être pertinent d’utiliser des systèmes d’alignement optique ou laser, afin de corriger les défauts d’orientation ou les flexions naturelles avant l’usinage. Une fois la pièce correctement bridée, l’alésage peut être réalisé selon plusieurs approches techniques, en fonction du contexte de production :
- Alésage par fraiseuse CNC avec interpolation circulaire : cette méthode permet de réaliser des alésages de grand diamètre avec un excellent contrôle de la géométrie, surtout si la machine dispose de fonctions de compensation active. Elle est idéale pour les pièces volumineuses ou lourdes qui peuvent être bridées sur table ;
- Aléseuse portable : Pour les opérations réalisées directement sur site ou sur des pièces trop grandes pour être déplacées, l’utilisation d’une aléseuse portable montée sur bâti magnétique ou mécanique est une solution flexible. La qualité dépend fortement de la préparation du bridage et de l’alignement initial ;
- Alésage sur tour horizontal : Lorsqu’il est possible de monter la pièce sur un tour, cette méthode offre une grande précision pour les alésages profonds et alignés sur un axe de révolution. Elle nécessite cependant une préparation méticuleuse du bridage et un équilibrage de la pièce si elle est asymétrique.
Le choix de la méthode dépendra du cahier des charges technique, des tolérances à respecter, de la taille de la pièce et des moyens disponibles en atelier ou sur chantier. Dans tous les cas, le succès de l’opération repose autant sur la qualité de l’outillage que sur la rigueur du bridage, souvent sous-estimé dans le processus d’usinage des pièces mécanosoudées.
