Le fraisage 5 axes permet d’orienter librement l’outil de coupe par rapport à la pièce, ouvrant l’accès à des géométries que les configurations 3 ou 4 axes ne peuvent usiner qu’au prix de nombreuses reprises. Chez Grare, nous mettons en œuvre cette technologie au sein de son parc de fraiseuses CNC et de son centre d’usinage pour répondre aux besoins de pièces à géométrie complexe issues de secteurs comme les machines spéciales, l’agroalimentaire ou les équipementiers. Ce dossier détaille le principe du fraisage 5 axes, la différence entre 5 axes positionné et continu, les avantages concrets pour les pièces complexes, et des cas d’usage industriels représentatifs. Il s’adresse aux services méthodes qui hésitent entre plusieurs configurations machine pour une pièce dont la géométrie sort du cadre habituel du fraisage 3 axes.
Le principe du fraisage 5 axes

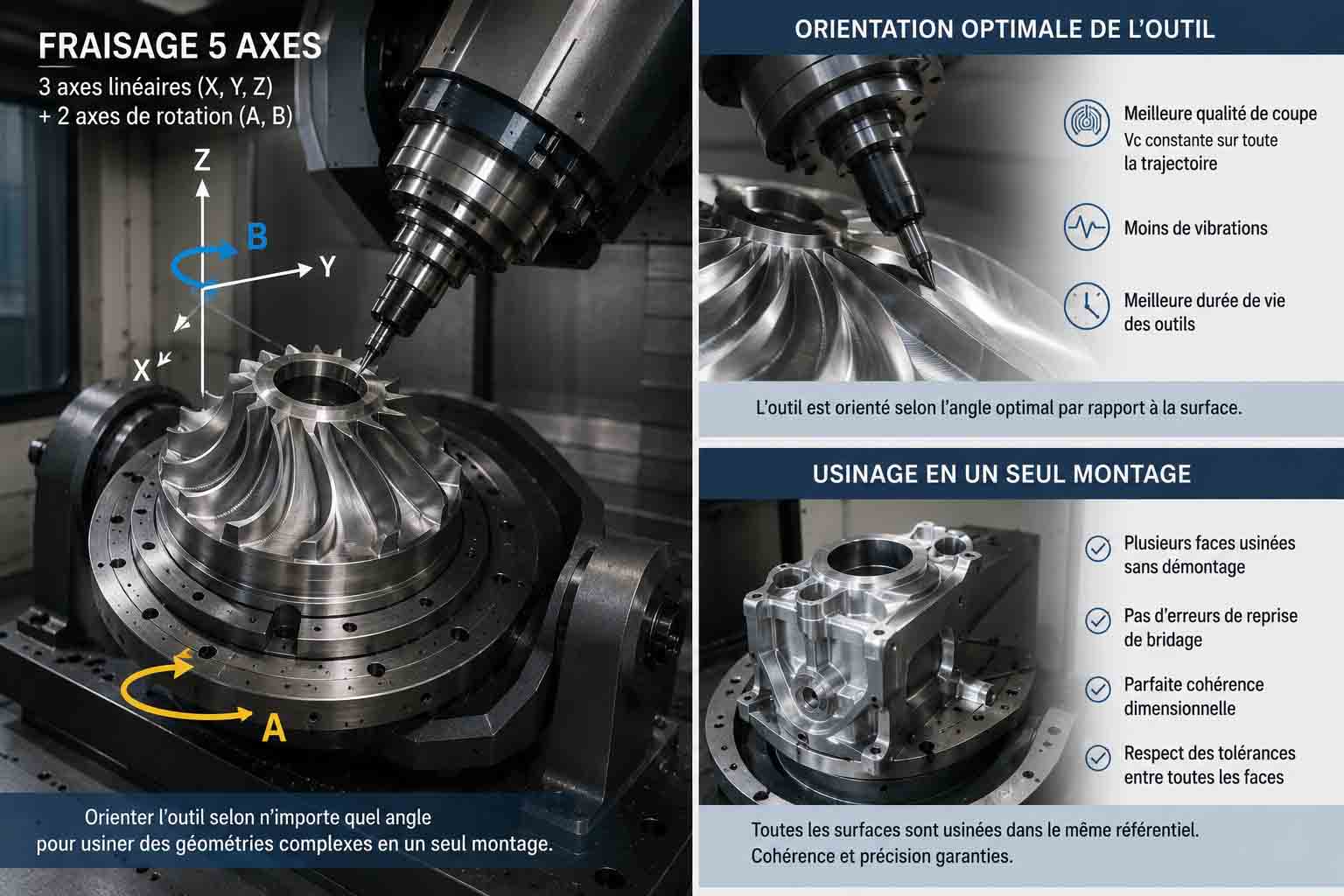

Le fraisage 5 axes ajoute deux axes de rotation aux trois axes linéaires classiques (X, Y, Z), permettant d’orienter l’outil selon n’importe quel angle par rapport à la surface à usiner. Cette capacité élargit considérablement le champ des géométries réalisables en un seul montage de la pièce, un atout que notre atelier met à profit dans son offre de fraisage pour traiter des pièces qui nécessiteraient autrement plusieurs opérations séparées et plusieurs reprises de bridage. Cette approche transforme des dossiers autrefois répartis sur plusieurs machines en une gamme d’usinage unique, plus courte et plus fiable.
Les deux axes de rotation supplémentaires
Les deux axes additionnels du fraisage 5 axes, généralement notés A et B ou A et C selon la configuration machine, permettent d’incliner soit la pièce (via un plateau tournant-basculant), soit la broche elle-même, soit une combinaison des deux selon l’architecture de la machine. Cette orientation à cinq axes donne accès à des faces qui seraient autrement inaccessibles depuis une direction verticale unique, notamment sur des pièces présentant des dépouilles, des faces inclinées ou des congés de raccordement complexes entre plusieurs surfaces. La combinaison de ces rotations avec les trois axes linéaires multiplie les stratégies d’approche possibles pour une même zone à usiner.
L’orientation de l’outil par rapport à la pièce
La possibilité d’orienter l’outil selon l’angle optimal par rapport à la surface usinée améliore la qualité de coupe, en maintenant une vitesse de coupe (Vc) constante sur toute la trajectoire, y compris sur des surfaces gauches où un usinage en 3 axes imposerait l’utilisation du bout de l’outil, moins performant en coupe. Cette orientation optimale de l’outil limite également les vibrations et améliore la durée de vie des outils, un bénéfice direct sur les pièces en matériaux durs ou sur les géométries à forte variation de pente. Ce gain se traduit concrètement par moins de changements d’outils en cours de programme et par une usure plus régulière de l’arête de coupe.
Un usinage en un seul montage
L’un des apports majeurs du fraisage 5 axes réside dans la possibilité d’usiner plusieurs faces d’une pièce sans démontage intermédiaire, ce qui élimine les erreurs de reprise liées à un nouveau bridage et à un nouveau référentiel de mesure. Cet usinage en un seul montage garantit une cohérence dimensionnelle parfaite entre toutes les faces usinées de la pièce, un avantage déterminant lorsque des tolérances de position relative entre plusieurs éléments (perçages, faces d’appui, congés) doivent être respectées avec précision. Cette cohérence se vérifie directement au contrôle final, sans qu’il soit nécessaire de recouper plusieurs référentiels de mesure établis à des moments différents de la fabrication.
5 axes positionné (3+2) vs continu
Le fraisage 5 axes se décline en deux approches distinctes, le mode positionné dit 3+2 et le mode continu, qui répondent à des besoins différents selon la complexité géométrique de la pièce à réaliser. Comprendre cette distinction permet de mieux évaluer quelle configuration convient à un dossier donné, plutôt que de systématiser le mode continu, plus coûteux à programmer sans nécessairement apporter de bénéfice réel sur toutes les pièces.
Le fraisage 5 axes positionné (3+2)
Dans le mode 3+2, la machine bloque les deux axes de rotation sur une position fixe avant de lancer un usinage classique en 3 axes, l’outil restant alors dans une orientation constante pendant toute la trajectoire d’une face donnée. Ce fraisage positionné en 3+2 permet d’accéder à des faces inclinées inaccessibles en 3 axes pur, tout en conservant une programmation et une vérification des trajectoires plus simples qu’en mode continu, ce qui en fait une solution efficace pour de nombreuses pièces comportant des faces multiples mais pas de surfaces gauches complexes. Ce mode reste également plus économique à mettre en œuvre, car il s’appuie sur des cycles d’usinage classiques déjà maîtrisés par la plupart des programmeurs.
Le fraisage 5 axes continu

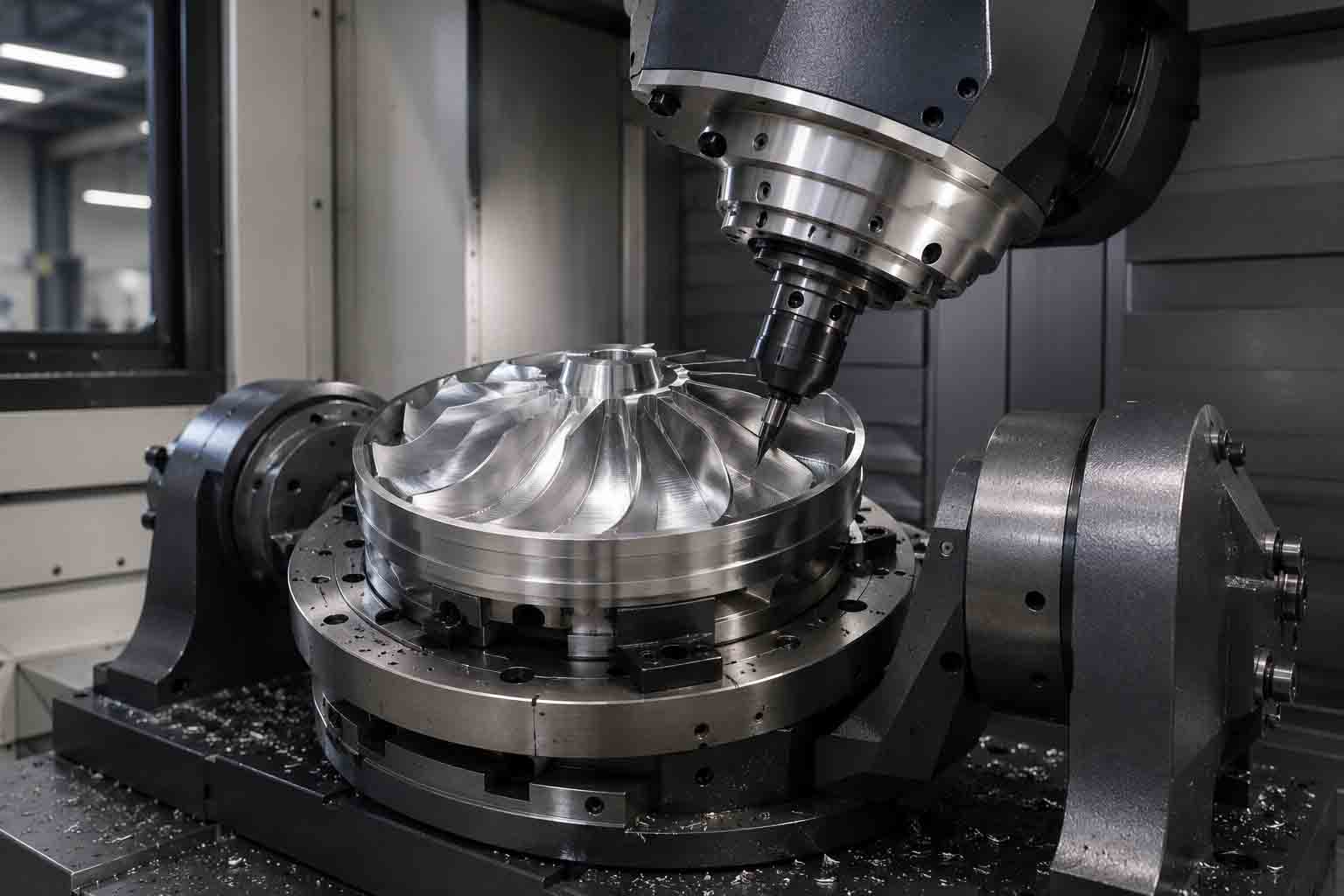

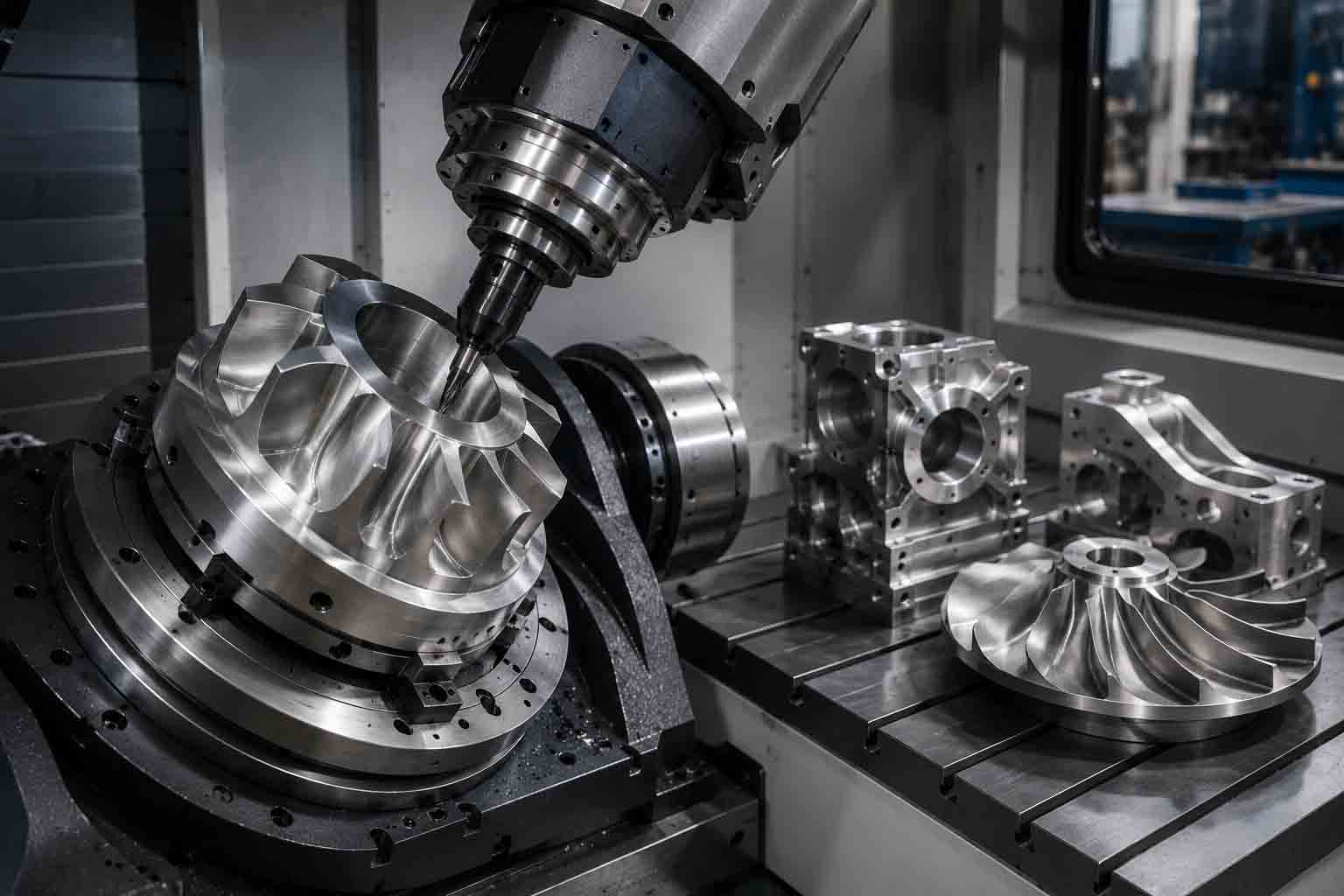

Le mode continu, à l’inverse, fait évoluer simultanément les cinq axes pendant toute la durée de l’usinage, permettant à l’outil de suivre des surfaces gauches complexes tout en maintenant un angle d’attaque optimal en chaque point de la trajectoire. Ce fraisage 5 axes continu est indispensable pour des géométries comme les aubes de turbine, les moules à surfaces complexes ou certaines pièces aérodynamiques, où la variation continue de la pente de la surface ne peut pas être traitée par une succession de positions fixes sans dégrader la qualité de la surface finale. La programmation de ce mode exige une simulation poussée en amont, car la moindre erreur de trajectoire peut générer une collision entre l’outil et la pièce ou son bridage.
Choisir entre les deux modes selon la pièce
Le choix entre 3+2 et continu dépend directement de la nature géométrique de la pièce et des impératifs de temps de cycle : le mode continu, plus complexe à programmer et à simuler, se justifie surtout lorsque la géométrie l’exige réellement, tandis que le mode 3+2 suffit pour de nombreuses pièces industrielles nécessitant simplement l’accès à plusieurs faces inclinées. Cette décision de mode d’usinage est prise dès la phase de programmation, en analysant le modèle 3D de la pièce et en identifiant les zones qui nécessitent réellement un mouvement continu des axes de rotation. Une pièce peut ainsi combiner les deux approches sur des zones différentes, le mode 3+2 pour les faces planes et le mode continu réservé aux seules surfaces gauches.
Les avantages sur pièces complexes du fraisage cinq axes
Le recours au fraisage 5 axes apporte des bénéfices concrets et mesurables sur les pièces complexes, tant en termes de qualité que de délai de fabrication. Ces avantages expliquent pourquoi de nombreux donneurs d’ordres orientent leurs pièces les plus exigeantes vers cette technologie plutôt que vers un enchaînement d’opérations en 3 axes, quitte à accepter un coût machine horaire légèrement supérieur en échange d’un gain global sur le dossier. Le choix des trajectoires et des paramètres associés à ce type d’usinage est détaillé dans notre article sur le fraisage de haute précision, qui complète utilement la réflexion engagée ici sur les capacités du 5 axes.
Moins de reprises et de bridages
En réduisant le nombre de montages nécessaires pour usiner l’ensemble des faces d’une pièce, le fraisage 5 axes limite mécaniquement le nombre de bridages et donc les risques d’erreur de repositionnement. Cette réduction du nombre de bridages se traduit directement par un gain de temps sur le dossier complet, mais aussi par une meilleure cohérence dimensionnelle entre les différentes faces de la pièce, un critère souvent décisif sur les pièces comportant des tolérances de position serrées entre plusieurs éléments fonctionnels. Ce gain de temps profite particulièrement aux dossiers en petite série, où le temps de montage pèse proportionnellement plus lourd que sur une grande série.
Une meilleure accessibilité aux zones complexes
L’orientation libre de l’outil permet d’atteindre des zones de la pièce qui resteraient inaccessibles ou mal usinées en configuration 3 axes, comme le fond de poches profondes à parois inclinées ou les congés de raccordement entre surfaces non parallèles. Cette accessibilité aux zones complexes évite le recours à des outils spéciaux de grande longueur, souvent moins rigides et plus sujets aux vibrations, en privilégiant des outils plus courts orientés directement selon l’angle optimal d’attaque. Cette rigidité accrue de l’ensemble outil-porte-outil réduit le broutement et améliore sensiblement la précision obtenue dans les zones les plus délicates de la pièce.
Des états de surface plus homogènes
En maintenant un angle de coupe constant sur l’ensemble d’une surface gauche, le fraisage 5 axes continu produit généralement des états de surface plus homogènes qu’un usinage 3 axes utilisant le bout de l’outil sur les zones à forte pente. Ces états de surface homogènes, mesurés en rugosité (Ra, en µm), réduisent le travail de finition manuelle nécessaire après usinage et garantissent une qualité constante sur l’ensemble de la pièce, y compris sur les zones les plus difficiles d’accès. Ce niveau de finition constant réduit d’autant les opérations de reprise manuelle, souvent coûteuses et difficiles à standardiser d’une pièce à l’autre.
Une précision renforcée sur les géométries techniques
Le fraisage 5 axes apporte également un avantage significatif lorsqu’il s’agit de respecter des tolérances géométriques exigeantes sur des pièces comportant plusieurs surfaces orientées dans des directions différentes. En limitant les démontages successifs, la machine conserve un même référentiel d’usinage tout au long du processus, ce qui réduit les écarts cumulés pouvant apparaître lors des repositionnements. Cette stabilité géométrique constitue un atout pour les composants mécaniques intégrant des portées fonctionnelles, des logements d’assemblage ou des surfaces de guidage dont l’alignement doit rester parfaitement maîtrisé.
Une réduction des temps globaux de fabrication
Même si le temps de programmation peut être plus important que sur une opération classique en 3 axes, le fraisage 5 axes permet souvent de réduire le temps total consacré à la fabrication d’une pièce. La diminution du nombre de montages, la suppression de certaines opérations intermédiaires et la limitation des reprises manuelles compensent largement l’investissement réalisé lors de la préparation du programme. Cette optimisation du temps de fabrication est particulièrement appréciée dans les projets où les délais de livraison sont serrés et où chaque étape de production doit être rationalisée.
Applications industrielles du fraisage 5 axes
Le fraisage 5 axes trouve aujourd’hui sa place dans de nombreux secteurs industriels confrontés à des exigences croissantes en matière de précision, de qualité de surface et de complexité géométrique. Son utilisation ne se limite plus aux domaines historiquement associés aux pièces techniques de très haute valeur ajoutée ; elle s’étend désormais à de nombreuses productions industrielles nécessitant flexibilité et performance.
Machines spéciales et équipements industriels
Dans le domaine des machines spéciales, les concepteurs développent régulièrement des composants sur mesure intégrant des formes complexes, des passages techniques ou des interfaces mécaniques spécifiques. Le fraisage 5 axes pour machines spéciales permet de produire ces pièces sans multiplier les opérations de reprise, tout en garantissant une excellente répétabilité. Cette capacité s’avère particulièrement utile lors de la réalisation de prototypes ou de petites séries destinées à des lignes de production personnalisées.
Industrie agroalimentaire
Les équipements destinés à l’industrie agroalimentaire comportent fréquemment des pièces usinées présentant des formes favorisant le nettoyage, limitant les zones de rétention et répondant à des exigences strictes d’hygiène. Grâce au fraisage 5 axes, il devient possible de réaliser des surfaces fluides, des raccordements complexes et des géométries optimisées pour les contraintes sanitaires. Cette fabrication de pièces agroalimentaires contribue à améliorer la nettoyabilité des équipements tout en respectant les exigences de robustesse mécanique.
Outillage, moules et prototypes
Les fabricants de moules, d’outillages et de prototypes figurent parmi les utilisateurs les plus fréquents du fraisage 5 axes. Les surfaces tridimensionnelles complexes présentes dans ces réalisations exigent souvent des trajectoires d’usinage sophistiquées afin d’obtenir une géométrie fidèle au modèle CAO. Le fraisage de moules et d’outillages bénéficie directement de la capacité de la machine à maintenir l’outil dans une orientation optimale, permettant d’obtenir des états de surface de qualité tout en réduisant les temps de finition.
