L’usinage de grandes dimensions consiste à tourner, fraiser ou aléser des pièces dont le gabarit et la masse dépassent largement les capacités d’un atelier d’usinage courant, jusqu’à plusieurs mètres d’envergure et plusieurs tonnes de matière. Cette activité exige un parc machine spécifique, capable d’accueillir des bruts volumineux sans compromettre la précision dimensionnelle attendue sur la pièce finie. Atelier Grare, implanté à Feuchy (62) depuis 1922, dispose d’un parc de plus de 40 machines-outils permettant de traiter des pièces de quelques grammes à plusieurs tonnes, jusqu’à 4 mètres d’envergure, avec un devis rendu sous 48h.
Qu’appelle-t-on usinage de grandes dimensions ?
L’usinage de grandes dimensions désigne les opérations de tournage, fraisage ou alésage réalisées sur des pièces dont les dimensions ou la masse imposent des moyens de production dédiés, différents de ceux utilisés pour des pièces de taille courante. Cette notion rejoint plus largement les procédés présentés dans la page consacrée à l’usinage de précision, qui détaille l’ensemble des moyens de tournage, fraisage, alésage et taillage mobilisables selon la géométrie de la pièce à produire. Contrairement à une idée reçue, la grande dimension n’exclut pas l’exigence de précision : une pièce de plusieurs tonnes peut nécessiter des tolérances aussi serrées qu’une petite pièce de mécanique fine. Comprendre cette double exigence, gabarit et précision, permet de mieux évaluer la difficulté réelle d’un projet d’usinage hors norme.
La notion de grande dimension en usinage industriel
Il n’existe pas de seuil universel définissant à partir de quel diamètre ou de quelle longueur une pièce relève de l’usinage grandes dimensions, ce seuil dépendant surtout des capacités habituelles du parc machine considéré. Dans la pratique du secteur, on parle généralement de grande dimension à partir de diamètres de plusieurs centaines de millimètres ou de longueurs dépassant deux à trois mètres, au-delà des capacités des tours et fraiseuses standards du marché. Cette notion englobe aussi bien des arbres de transmission longs et fins que des bagues ou des flasques de très grand diamètre, chacune de ces géométries posant des défis différents en termes de bridage et de rigidité pendant l’usinage. Un atelier capable de traiter ces deux familles de pièces (longues et fines, ou massives et larges) dispose nécessairement d’un parc machine varié et adapté à chaque configuration.
La différence entre grande dimension et forte masse
Une pièce de grande dimension n’est pas systématiquement une pièce de forte masse, et inversement : un arbre long et fin peut mesurer plusieurs mètres sans peser plus de quelques dizaines de kilos, tandis qu’une bague massive peut peser plusieurs tonnes sans dépasser un mètre de diamètre. Cette distinction est importante pour l’usinage de grandes dimensions, car elle détermine des contraintes techniques différentes : Le risque de flexion et de vibration pour les pièces longues et fines, le risque de déformation sous son propre poids ou de difficulté de manutention pour les pièces massives. Un atelier expérimenté sait adapter sa stratégie de bridage et ses paramètres de coupe selon que la difficulté vienne de la longueur, de la masse, ou des deux combinées sur une même pièce. Cette capacité d’adaptation distingue les ateliers réellement rodés à la grande dimension de ceux qui n’en traitent qu’occasionnellement.
Pourquoi peu d’ateliers sont équipés pour la grande dimension
Investir dans un parc machine capable de traiter des pièces de grande dimension représente un coût significatif, ce qui explique pourquoi relativement peu d’ateliers d’usinage en région proposent réellement cette capacité au-delà de quelques centaines de millimètres. Un tour capable d’usiner un diamètre de mille millimètres sur plusieurs mètres de longueur, ou une fraiseuse à grande course, nécessite un investissement et un espace au sol que beaucoup de petites structures ne peuvent pas justifier au regard de leur volume d’affaires. L’usinage grandes dimensions Nord Pas de Calais reste ainsi une spécialité concentrée sur quelques ateliers historiques disposant d’un parc machine constitué et renouvelé sur plusieurs décennies. Cette rareté de l’offre impose souvent aux industriels de la région de rechercher activement les quelques ateliers réellement équipés pour ce type de pièce, plutôt que de solliciter un atelier généraliste non adapté.
Les capacités machines de Grare pour l’usinage de grande dimension
Traiter l’usinage de grandes dimensions suppose de disposer d’un parc machine dimensionné en conséquence, avec des courses et des diamètres largement supérieurs à ceux d’un atelier généraliste courant. Chez Atelier Grare, ce parc comprend notamment des tours traditionnels capables d’usiner jusqu’à Ø1000 mm sur 2500 mm de longueur, des tours CNC jusqu’à Ø600 sur 3000 mm, des fraiseuses CNC à course de 3500 x 1200 x 1000 mm et une aléseuse CNC 4 axes de 1200 x 1200 x 1800 mm. Cette combinaison de moyens permet de traiter des pièces jusqu’à 4 mètres d’envergure et plusieurs tonnes de matière, sans dépendre d’un sous-traitant tiers pour les plus grandes dimensions.

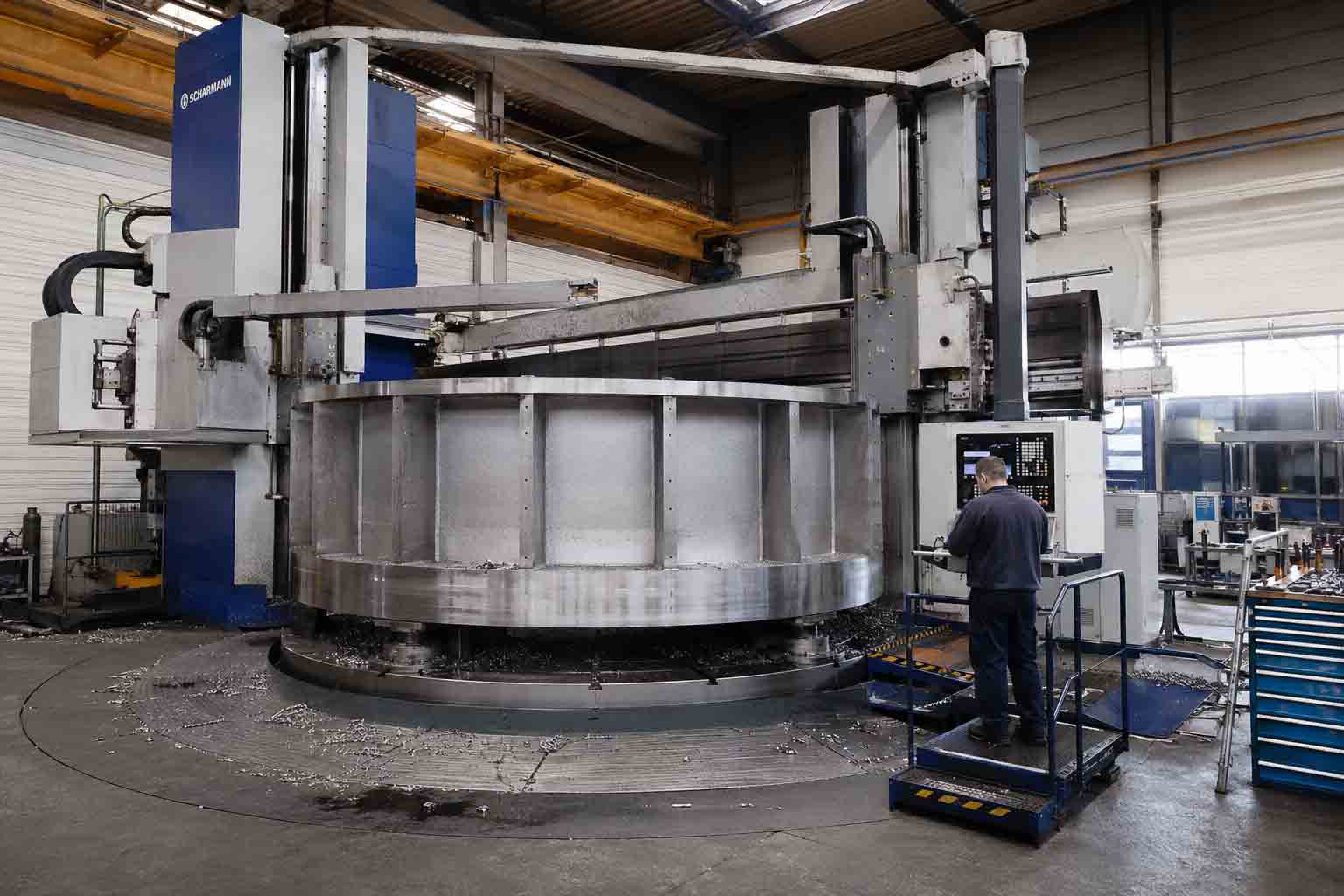

Les tours de grande capacité pour les pièces de révolution massives
Les cinq tours traditionnels du parc d’Atelier Grare, capables d’usiner des pièces jusqu’à Ø1000 mm sur 2500 mm de longueur, permettent de traiter des arbres, des bagues ou des poulies de grande dimension qui dépasseraient largement les capacités d’un tour standard. Ces machines sont complétées par trois tours à commande numérique, jusqu’à Ø600 sur 3000 mm, qui apportent la répétabilité programmée nécessaire lorsque plusieurs pièces identiques de grande dimension doivent être produites en série. Cette capacité de tournage grande dimension permet notamment de traiter des arbres de transmission longs pour l’industrie lourde, où la rectitude et la coaxialité restent critiques malgré la longueur importante de la pièce. La combinaison de tours traditionnels et de tours CNC offre ainsi une flexibilité rare, adaptée aussi bien aux pièces unitaires qu’aux petites séries de grande dimension.
Les fraiseuses et l’aléseuse pour les pièces prismatiques de grand gabarit
Pour les pièces prismatiques de grand gabarit, le parc d’Atelier Grare comprend cinq fraiseuses à commande numérique offrant une course maximale de 3500 x 1200 x 1000 mm, ainsi qu’une aléseuse CN 4 axes capable de traiter des volumes de 1200 x 1200 x 1800 mm. Cette capacité de fraisage et d’alésage grande dimension permet de réaliser des bâtis, des carters ou des supports mécaniques massifs qui nécessitent un usinage multi-faces sans reprise de bridage entre chaque opération. L’aléseuse 4 axes est particulièrement précieuse pour les alésages de grand diamètre nécessitant une coaxialité parfaite entre plusieurs paliers d’un même bâti, une exigence fréquente sur les carters de réducteurs industriels. Cette diversité de moyens permet à l’atelier de traiter en interne l’essentiel des opérations nécessaires à une pièce complexe de grande dimension, sans multiplier les transferts entre plusieurs prestataires.

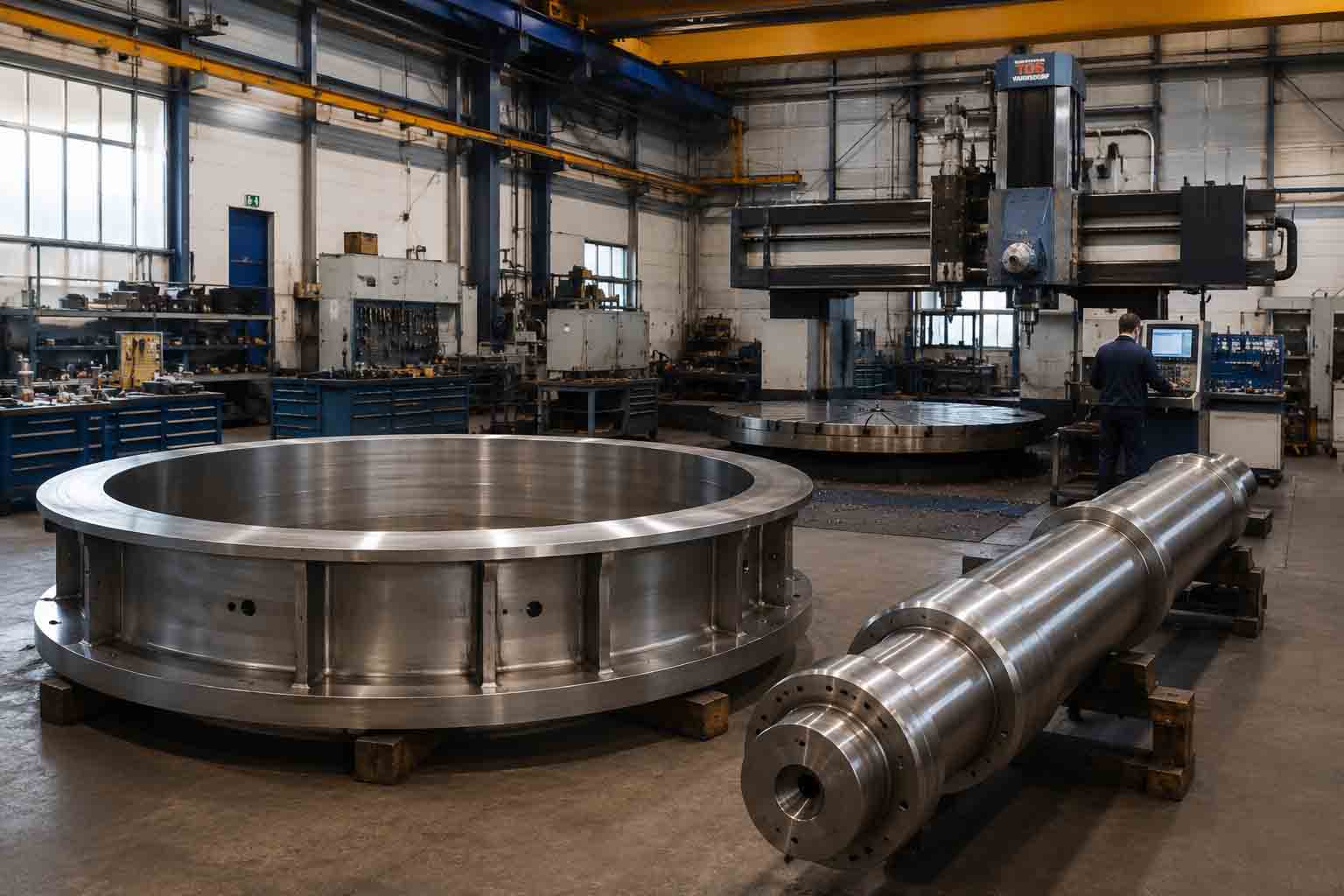

Le traitement des pièces jusqu’à 4 mètres et plusieurs tonnes
Au-delà des capacités unitaires de chaque machine, c’est la combinaison de l’ensemble du parc qui permet à Atelier Grare de traiter des pièces jusqu’à 4 mètres d’envergure et plusieurs tonnes de masse, depuis le tournage initial jusqu’à la finition et le contrôle. Ce niveau de capacité en usinage de grandes dimensions suppose également des moyens de manutention adaptés (ponts roulants, moyens de levage dimensionnés) pour déplacer ces pièces massives en toute sécurité entre les différentes machines sans risque pour le personnel ni pour la pièce elle-même. La planification de ces projets de grande dimension, organisée via l’outil Visual Planning, tient compte des contraintes spécifiques de manutention et d’occupation prolongée des machines les plus sollicitées. Cette organisation globale, plus que la seule performance d’une machine isolée, conditionne la capacité réelle d’un atelier à livrer dans les délais une pièce hors norme.
Les contraintes techniques propres à l’usinage de grandes dimensions
Usiner une pièce de grande dimension soulève des contraintes techniques spécifiques que l’usinage courant ne rencontre pas, ou de façon beaucoup plus atténuée, en particulier sur le levage, le bridage et la stabilité dimensionnelle pendant l’opération. La question du montage industriel de ces pièces massives, une fois usinées, impliquent des équipements de grande dimension, qui exigent par ailleurs une coordination rigoureuse entre usinage et montage. Anticiper ces contraintes dès la phase de devis évite les mauvaises surprises de délai ou de coût en cours de production.
Le levage et la manutention des pièces de plusieurs tonnes
Déplacer une pièce de plusieurs tonnes entre le stockage matière, les différentes machines et la zone de contrôle nécessite des moyens de levage dimensionnés et une organisation rigoureuse des flux internes de l’atelier, sous peine de ralentir considérablement le déroulement du projet. Cette contrainte de manutention grande dimension impose également une vigilance particulière en matière de sécurité, chaque manipulation d’une pièce massive présentant un risque pour les opérateurs si les élingues, les points d’accroche ou la répartition du poids ne sont pas correctement anticipés. Un atelier rodé à ces opérations dispose de procédures établies et d’un équipement de levage entretenu, ce qui réduit sensiblement le temps perdu et les risques associés à chaque transfert de pièce. Cette organisation logistique interne, bien que peu visible pour le client, représente une part significative du temps total de traitement d’une pièce de grande dimension.
Le bridage et la rigidité pendant l’usinage
Le bridage d’une pièce de grande dimension doit garantir une immobilisation parfaite pendant l’usinage tout en évitant de déformer la pièce sous l’effort de serrage, un équilibre délicat à trouver sur des matières parfois peu rigides malgré leur masse importante. Un défaut de bridage sur une pièce longue peut engendrer des vibrations qui dégradent l’état de surface final et accélèrent l’usure de l’outil coupant, tandis qu’un bridage trop appuyé sur une pièce fine peut au contraire introduire une déformation qui disparaît une fois la pièce desserrée, faussant ainsi le contrôle final. La rigidité d’usinage sur ce type de pièce demande donc une stratégie de bridage réfléchie, parfois avec des points d’appui intermédiaires supplémentaires pour limiter la flexion pendant la coupe. Cette maîtrise du bridage constitue l’un des savoir-faire les plus difficiles à acquérir pour un opérateur débutant sur des pièces de grande dimension.
La dilatation thermique et la stabilité dimensionnelle sur les grandes pièces
Plus une pièce est volumineuse, plus l’effet de la dilatation thermique sur ses cotes finales devient significatif en valeur absolue, même si le coefficient de dilatation du matériau reste identique à celui d’une petite pièce. Cette problématique de stabilité dimensionnelle impose un contrôle rigoureux de la température de la pièce avant toute mesure de contrôle final, en particulier pour les pièces en acier ayant subi un usinage prolongé générant un échauffement local important. Un atelier expérimenté prévoit des temps de stabilisation thermique adaptés à la masse de la pièce avant de procéder au contrôle dimensionnel définitif, évitant ainsi de valider une cote qui se révélerait hors tolérance une fois la pièce revenue à température ambiante. Cette rigueur, souvent invisible pour le client final, conditionne pourtant directement la conformité réelle de la pièce livrée une fois installée sur son site d’exploitation.

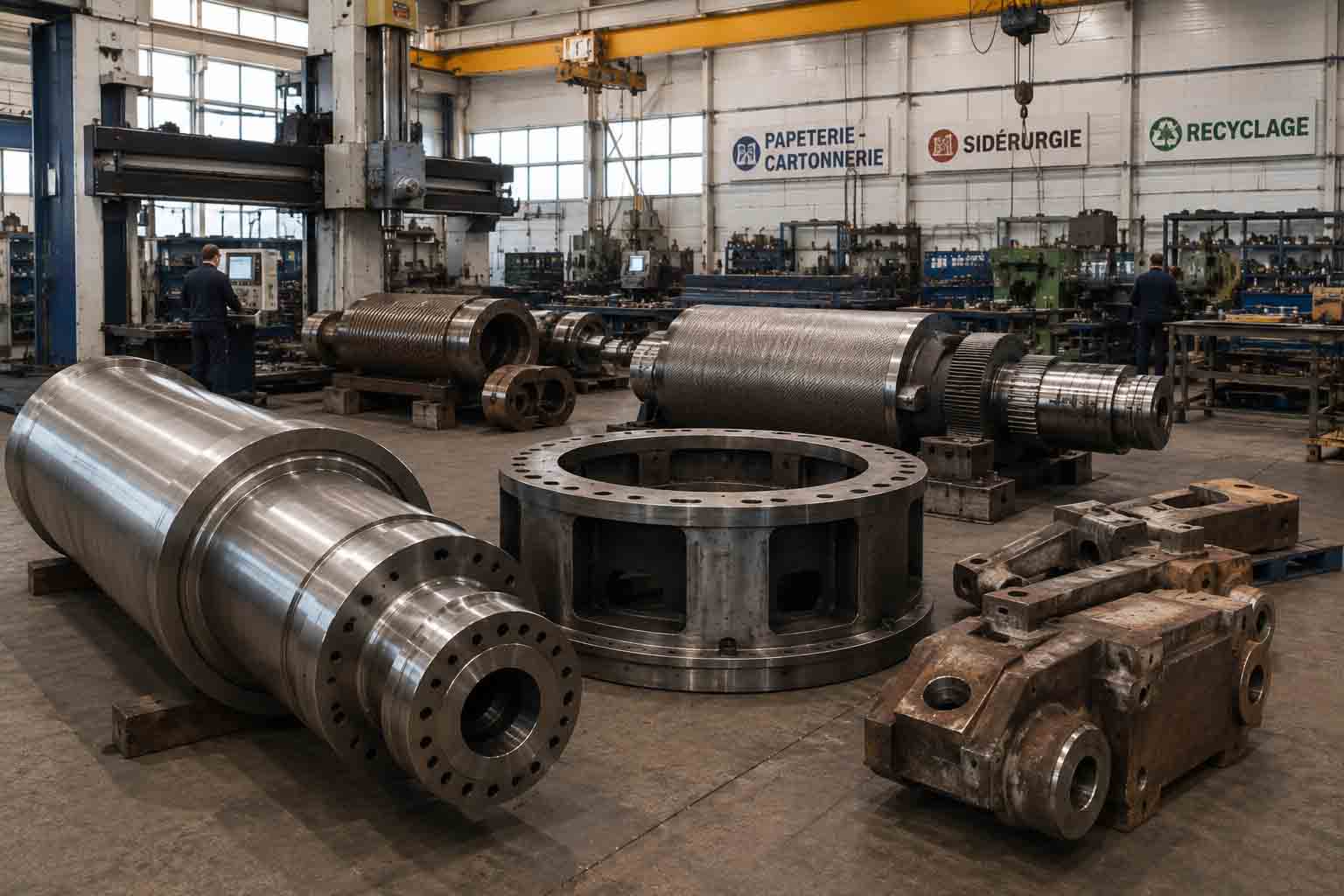

Les secteurs concernés par l’usinage de grandes dimensions
Plusieurs secteurs industriels du Nord-Pas-de-Calais ont un besoin récurrent d’usinage de grandes dimensions, en particulier ceux qui exploitent des équipements lourds soumis à une usure continue nécessitant des pièces de rechange massives. La cartonnerie-papeterie, la sidérurgie et le recyclage figurent parmi les secteurs les plus consommateurs de ce type de pièce, chacun avec des contraintes de matière et de délai qui leur sont propres. Cette diversité de secteurs impose à l’atelier une capacité d’adaptation constante face à des cahiers des charges très différents d’un client à l’autre.
La papeterie-cartonnerie et ses équipements de grande dimension
Les lignes de production de la papeterie-cartonnerie intègrent des rouleaux, des cylindres et des arbres de transmission de grande dimension, soumis à un fonctionnement continu qui génère une usure progressive nécessitant des reprises ou des pièces de rechange complètes. L’usinage de grandes dimensions appliqué à ce secteur exige souvent une grande précision malgré le gabarit important des pièces, notamment sur la cylindricité des rouleaux qui influence directement la qualité du produit fini en sortie de ligne. Une intervention rapide sur ce type de pièce est également critique, une ligne de cartonnerie à l’arrêt représentant un coût de production perdu considérable pour l’exploitant. Cette combinaison d’exigences de précision et de réactivité rend ce secteur particulièrement exigeant envers ses partenaires d’usinage de grande dimension.
La sidérurgie et ses pièces massives soumises à forte contrainte
Dans la sidérurgie, les équipements de production (laminoirs, convoyeurs, systèmes de manutention de charges lourdes) intègrent des pièces mécaniques massives soumises à des contraintes mécaniques et thermiques importantes, ce qui impose des matières résistantes et un usinage rigoureux malgré leur grande dimension. L’usinage grandes dimensions pour ce secteur doit tenir compte de la dureté parfois élevée des matières utilisées (aciers alliés, fontes spéciales) qui exige des paramètres de coupe adaptés et des outils coupants spécifiques pour éviter une usure prématurée en cours d’usinage. La disponibilité rapide de pièces de rechange dans ce secteur conditionne directement la continuité de production de lignes dont l’arrêt coûte extrêmement cher à l’exploitant. Un atelier habitué à ces contraintes sait anticiper les délais et proposer des solutions de reprise rapide sur les pièces les plus critiques.
Le recyclage et ses pièces d’usure de grand gabarit
Le secteur du recyclage sollicite régulièrement des pièces de grande dimension pour ses équipements de broyage et de tri, soumis à une usure abrasive intense qui use rapidement les axes, les marteaux et les pièces de bâti des broyeurs. L’usinage de grandes dimensions pour ce secteur privilégie souvent des matières résistantes à l’abrasion, avec des reprises fréquentes des cotes fonctionnelles pour compenser l’usure constatée sur les pièces d’origine. La disponibilité d’un parc machine capable de traiter rapidement ces pièces massives, sans délai d’attente prolongé pour la remise en production de l’équipement, constitue un critère de sélection déterminant pour les exploitants de centres de tri et de recyclage. Cette réactivité, combinée à la capacité de traiter des pièces jusqu’à plusieurs tonnes, positionne l’Atelier Grare comme un partenaire de proximité incontournable pour ce type d’industrie dans le Nord-Pas-de-Calais.
