Le contrôle qualité des pièces usinées conditionne directement la fiabilité des ensembles mécaniques dans lesquels ces pièces viendront s’intégrer, qu’il s’agisse d’une machine de production, d’un réducteur ou d’un équipement agroalimentaire. Sans une métrologie dimensionnelle rigoureuse, une cote hors tolérance peut passer inaperçue jusqu’au montage, voire jusqu’à la mise en service, avec des conséquences bien plus coûteuses qu’un simple contrôle en sortie d’atelier. Choisir les bons instruments de mesure, comprendre le lien entre tolérances et état de surface, et documenter chaque contrôle par un rapport traçable sont les trois piliers d’une démarche qualité fiable pour toute pièce mécanique usinée en petite comme en grande série. Cette démarche s’applique aussi bien à une pièce unitaire livrée en urgence qu’à une série récurrente contrôlée par échantillonnage, avec des exigences documentaires qui varient selon le secteur d’activité du donneur d’ordre.
Pourquoi le contrôle qualité des pièces usinées est-il indispensable ?
Contrôler systématiquement les pièces usinées n’est pas une simple formalité administrative : c’est la garantie que la pièce livrée remplira sa fonction mécanique une fois montée, sans générer de dysfonctionnement ni de casse prématurée. Sur des pièces destinées à des ensembles critiques, l’atelier Atelier Grare, spécialiste de l’usinage de haute précision intègre le contrôle dimensionnel à chaque étape du process, plutôt qu’en simple vérification finale. Cette organisation en autocontrôle réparti tout au long de la gamme d’usinage permet de détecter une dérive dès les premières pièces d’une série, avant qu’elle n’affecte l’ensemble du lot.
Garantir la conformité fonctionnelle des pièces
Une pièce usinée doit respecter non seulement ses cotes nominales mais également l’ensemble des tolérances géométriques (planéité, coaxialité, perpendicularité) qui garantissent son bon fonctionnement une fois assemblée avec les pièces adjacentes. Le contrôle qualité permet de vérifier que chacune de ces exigences est effectivement atteinte, et non simplement supposée conforme parce que la machine-outil est réputée précise. Sans cette vérification systématique, une dérive d’outil, un jeu de broche ou une dilatation thermique en cours d’usinage peut produire des pièces hors tolérance sans qu’aucun signal visuel ne l’indique. C’est précisément cette invisibilité du défaut à l’œil nu qui rend le contrôle instrumenté incontournable, même sur des pièces dont l’aspect extérieur paraît parfaitement conforme.
Limiter les non-conformités et les coûts de retour
Détecter une non-conformité dès la sortie d’atelier coûte incomparablement moins cher que de la découvrir après livraison, montage, voire mise en service chez le client final, où le coût de reprise inclut alors le démontage, le transport retour et l’arrêt de production induit. Un contrôle qualité des pièces usinées bien organisé, avec des points d’arrêt définis à chaque phase critique de fabrication, permet d’isoler rapidement la cause d’une dérive dimensionnelle avant qu’elle ne touche toute une série. Cette approche préventive réduit mécaniquement le taux de rebut et les coûts cachés liés aux retours clients. Elle limite également l’impact sur la relation commerciale, un retour client répété pour non-conformité étant souvent bien plus dommageable pour la confiance qu’un léger allongement du délai initial de livraison.
Répondre aux exigences des donneurs d’ordre
Les donneurs d’ordre industriels, en particulier dans l’agroalimentaire, la sidérurgie ou les équipementiers, exigent de plus en plus souvent des rapports de contrôle documentés accompagnant chaque livraison de pièces usinées. Cette exigence contractuelle s’inscrit dans une logique de traçabilité globale de la chaîne de sous-traitance, où le sous-traitant usineur doit être en mesure de prouver, pièce par pièce ou par lot, la conformité aux plans fournis. Répondre à cette exigence de façon fluide, sans allonger les délais de livraison, suppose d’avoir intégré la métrologie comme une étape normale du processus de fabrication, et non comme une contrainte ajoutée après coup. Les donneurs d’ordre les plus structurés vont parfois jusqu’à auditer directement la salle de métrologie de leurs sous-traitants avant de leur confier des pièces critiques.

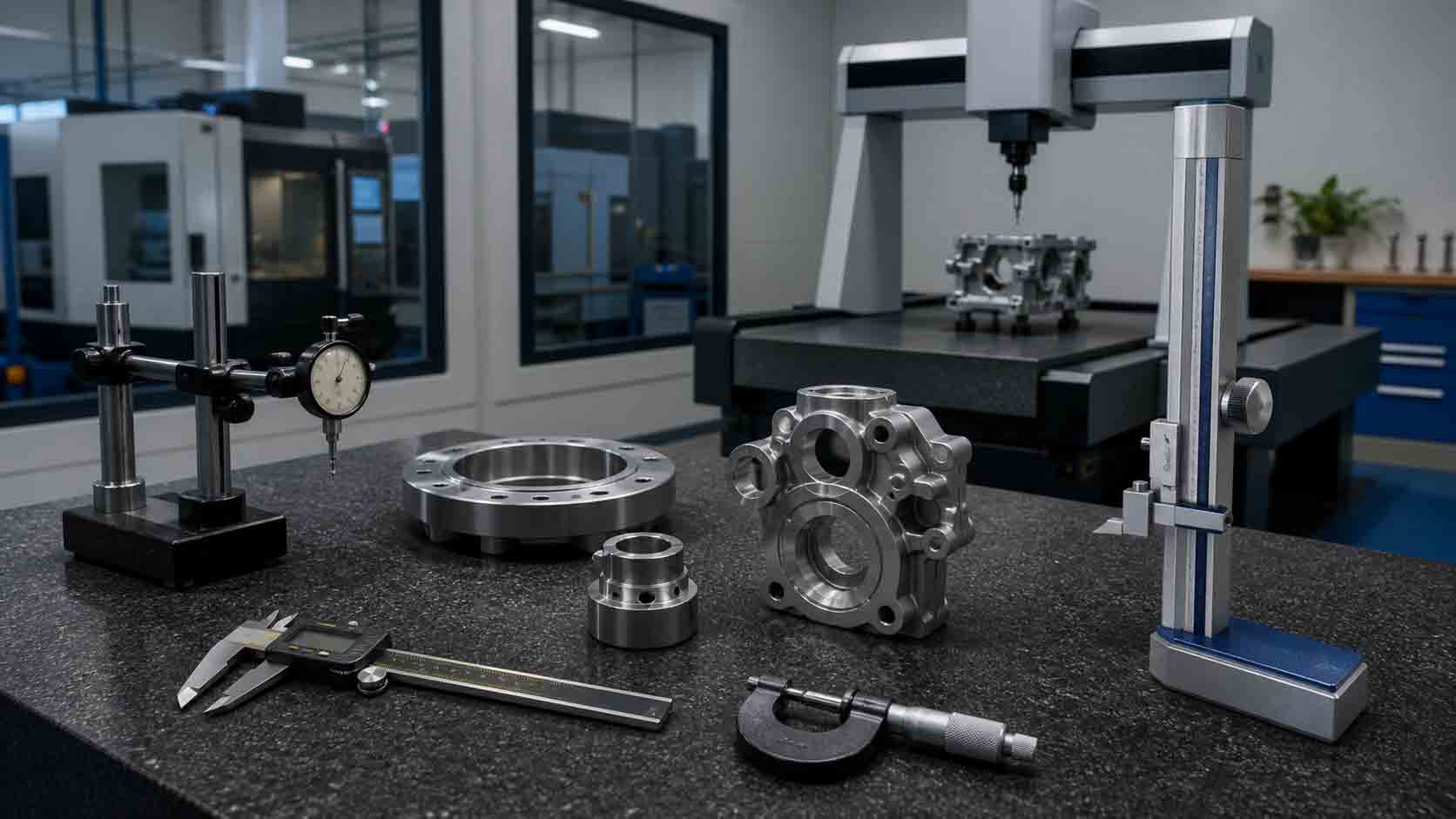

Quels instruments de mesure utiliser pour les pièces usinées ?
Le choix de l’instrument de mesure dépend directement du niveau de tolérance exigé sur la cote contrôlée, de la géométrie de la pièce et du volume de contrôle à réaliser. Un atelier d’usinage complet dispose généralement d’une gamme d’instruments allant du contrôle courant au contrôle de très haute précision. Cette gradation d’équipements permet d’affecter à chaque cote le moyen de mesure réellement adapté à sa tolérance, sans systématiquement recourir aux instruments les plus sophistiqués et donc les plus coûteux à mobiliser.

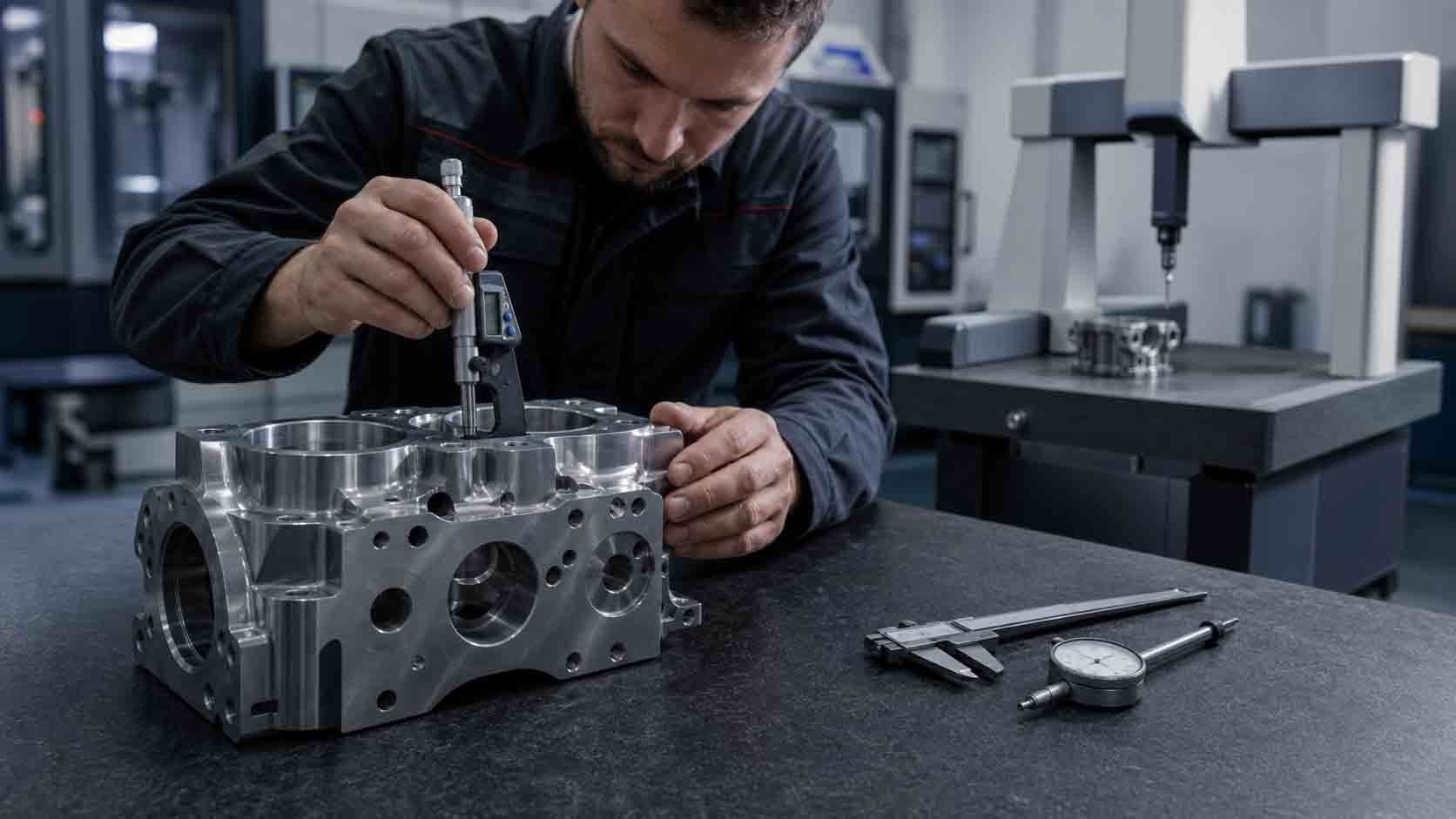

Pied à coulisse et micromètre : la mesure courante en atelier
Le pied à coulisse reste l’instrument de mesure le plus répandu pour les contrôles courants en cours de fabrication, offrant une précision de lecture de l’ordre du centième de millimètre, suffisante pour de nombreuses cotes non critiques. Le micromètre, plus précis, permet de descendre au micron près sur des diamètres extérieurs ou des épaisseurs, ce qui en fait l’outil de référence pour valider des ajustements serrés directement en cours d’usinage. Ces deux instruments, simples d’usage et rapides à mettre en œuvre, constituent la première ligne de contrôle qualité des pièces usinées avant tout passage en salle de métrologie. Leur usage régulier par l’opérateur directement sur la machine permet également de corriger une dérive d’usinage en temps réel, sans attendre le contrôle final de la pièce terminée.

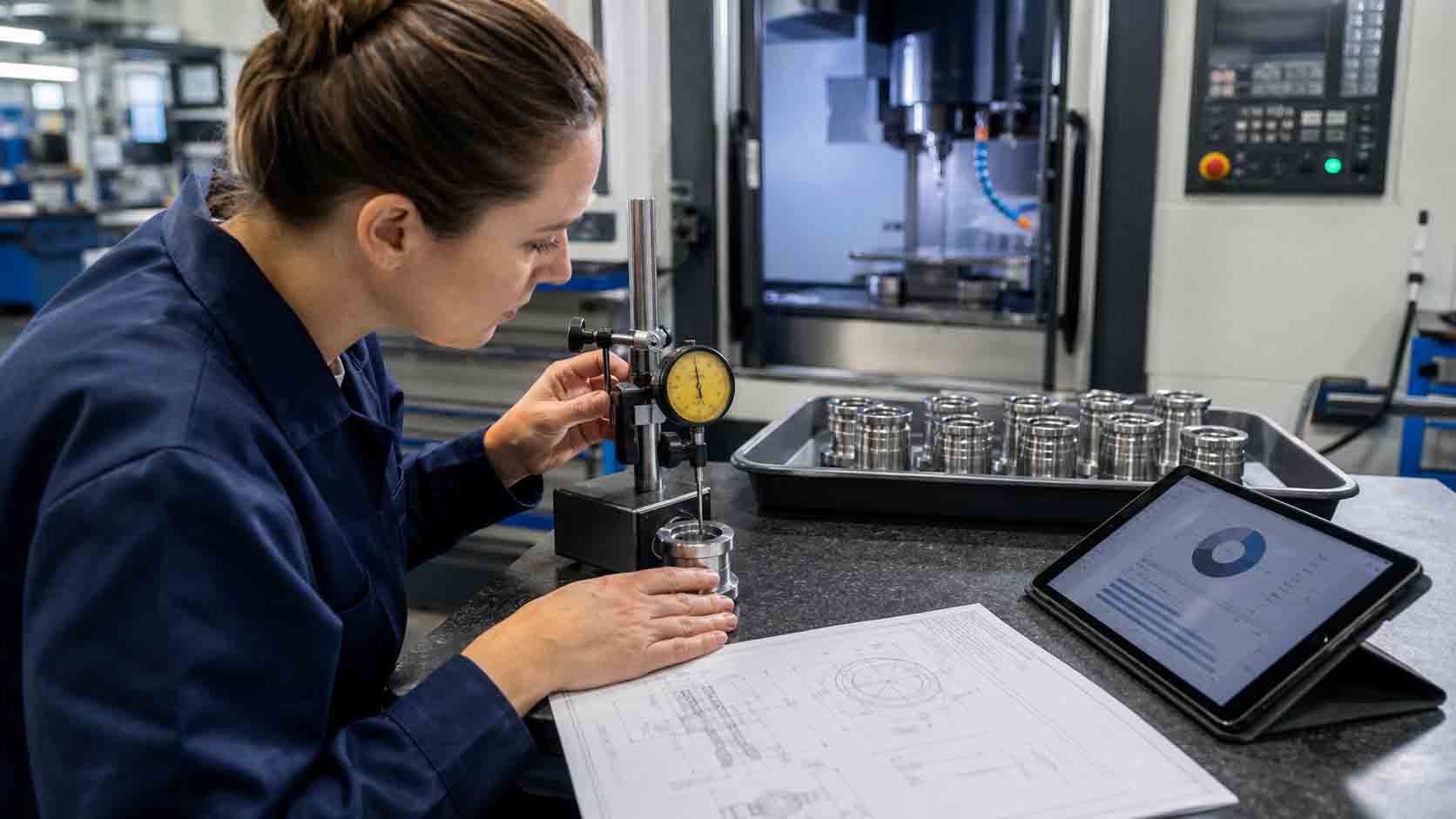

Colonne de mesure et comparateurs pour la précision
La colonne de mesure verticale, associée à un comparateur ou un capteur électronique, permet de contrôler des hauteurs, des épaulements ou des profondeurs avec une répétabilité bien supérieure à celle d’un pied à coulisse manuel, ce qui la rend adaptée aux séries où la même cote doit être vérifiée de façon homogène sur de nombreuses pièces. Les comparateurs à cadran ou électroniques, montés sur des supports magnétiques ou des marbres de contrôle, servent également à vérifier des défauts de forme comme le run-out (faux-rond) d’un arbre en rotation. Cette instrumentation intermédiaire couvre l’essentiel des besoins de contrôle en atelier de tournage et de fraisage. Elle offre un bon compromis entre rapidité de mesure et niveau de précision, ce qui en fait l’équipement de référence pour les contrôles répétitifs sur des séries de taille moyenne.
Machine à mesurer tridimensionnelle (MMT) pour les géométries complexes
Pour les pièces présentant des géométries complexes, des tolérances géométriques serrées ou de multiples références croisées, la machine à mesurer tridimensionnelle (MMT) permet un contrôle complet et documenté en une seule mise en position, avec une précision qui descend souvent sous le micron. Ce type d’équipement génère automatiquement un rapport de mesure comparant chaque cote relevée à sa valeur nominale et à sa tolérance, ce qui en fait l’outil de référence pour les pièces critiques ou les premiers articles d’une nouvelle série. L’investissement dans une MMT distingue nettement les ateliers capables de garantir un contrôle qualité des pièces usinées de haut niveau des ateliers limités au contrôle manuel traditionnel. Sur les pièces prototypes ou les premiers articles d’une nouvelle référence, ce contrôle exhaustif par MMT permet également de valider la gamme d’usinage elle-même avant son lancement en série complète.
Métrologie dimensionnelle et états de surface : quel lien ?
Au-delà des cotes dimensionnelles, l’état de surface d’une pièce usinée conditionne son comportement fonctionnel (frottement, étanchéité, fatigue) et fait partie intégrante d’une métrologie dimensionnelle complète. Une pièce parfaitement cotée mais dont l’état de surface ne convient pas à sa fonction peut se révéler tout aussi inutilisable qu’une pièce hors tolérance dimensionnelle, ce qui explique pourquoi ces deux aspects se lisent souvent conjointement dans les mêmes plans, un peu comme les tolérances mécaniques et la cote nominale que tout bureau d’études doit maîtriser dès la conception. Négliger cette dimension de surface au profit du seul contrôle dimensionnel classique reste une erreur fréquente, qui peut compromettre la fonction d’une pièce pourtant parfaitement cotée sur le plan.
La rugosité Ra, indicateur clé de l’état de surface
La rugosité Ra exprime, en microns, l’écart moyen arithmétique du profil de surface par rapport à sa ligne moyenne, et constitue l’indicateur le plus couramment utilisé pour spécifier un état de surface sur un plan mécanique. Une surface de portée de roulement exige généralement un Ra très faible (autour de 0,4 à 0,8 µm), tandis qu’une surface brute d’usinage sans exigence fonctionnelle particulière peut tolérer un Ra nettement plus élevé. Spécifier un Ra sur un plan sans lien avec la fonction réelle de la surface concernée revient au même écueil que la sur-tolérance dimensionnelle : un surcoût d’usinage sans bénéfice pour la pièce. D’autres indicateurs complémentaires, comme le Rz qui mesure l’écart maximal du profil, sont parfois exigés en plus du Ra sur des surfaces particulièrement critiques.
Rugosimètre et mesure de Ra en atelier
Le rugosimètre permet de mesurer objectivement la valeur de Ra obtenue sur une surface usinée, en faisant passer une pointe de mesure ou un capteur optique sur le profil de la pièce, sur une longueur d’évaluation normalisée. Ce contrôle, encore trop rarement systématisé dans certains ateliers, permet pourtant de vérifier qu’une opération de finition (tournage fin, rectification, rodage) a bien atteint l’objectif de rugosité fixé par le plan, avant que la pièce ne parte en assemblage. Sur des pièces destinées à l’étanchéité dynamique, ce contrôle de Ra est aussi déterminant que le contrôle dimensionnel classique. Un rugosimètre portatif permet en outre de réaliser ce contrôle directement en sortie de machine, sans devoir transporter la pièce jusqu’à une salle de métrologie dédiée.
Lien entre tolérances mécaniques et état de surface
Une tolérance dimensionnelle serrée et un état de surface fin vont souvent de pair, car les deux exigences répondent généralement à la même contrainte fonctionnelle, par exemple un ajustement de précision entre un arbre et un roulement. À l’inverse, appliquer un état de surface fin à une cote large, ou une tolérance serrée à une surface brute, révèle souvent une incohérence de cotation qu’un dialogue entre bureau d’études et atelier permet de corriger avant lancement en fabrication. Cette cohérence globale entre dimensionnel et surface constitue un signe de maturité dans la conception des plans mécaniques. Un atelier expérimenté sait généralement alerter son client lorsqu’une telle incohérence apparaît, avant même le lancement en fabrication de la pièce concernée. Cette analyse en amont évite de mobiliser un procédé de finition coûteux lorsque la fonction ne l’impose pas, mais aussi de sous-estimer une exigence de surface déterminante pour la durée de vie de l’ensemble.
Comment construire un plan de contrôle adapté aux pièces usinées ?
Un contrôle efficace ne consiste pas à mesurer toutes les caractéristiques sans hiérarchie. Il repose sur un plan de contrôle défini à partir du plan de définition, de la fonction de la pièce, du procédé d’usinage et des risques associés à une éventuelle non-conformité. Ce document précise les cotes à vérifier, les moyens de mesure à employer, la fréquence des relevés, les critères d’acceptation ainsi que les enregistrements à conserver. Il doit être suffisamment détaillé pour garantir une méthode homogène, tout en restant exploitable par les opérateurs dans le rythme réel de la production. La préparation du plan de contrôle commence idéalement avant le lancement en fabrication. L’atelier peut ainsi identifier les caractéristiques difficiles à mesurer une fois la pièce terminée, prévoir les montages nécessaires et organiser des contrôles intermédiaires avant qu’une surface ne devienne inaccessible. Cette anticipation est particulièrement importante pour les pièces comportant plusieurs reprises, des alésages profonds, des références géométriques croisées ou des traitements réalisés après usinage.
Identifier les caractéristiques critiques
Toutes les cotes d’un plan n’ont pas le même impact fonctionnel. Un diamètre recevant un roulement, une portée d’étanchéité, un entraxe de fixation ou une coaxialité entre deux alésages demandent généralement une attention supérieure à celle d’une dimension sans incidence directe sur le montage. Le plan de contrôle doit donc distinguer les caractéristiques critiques, majeures et courantes afin d’adapter le niveau de surveillance au risque réel. Cette hiérarchisation permet de concentrer les moyens les plus précis sur les points qui conditionnent l’assemblage, la sécurité ou la durée de vie de l’équipement. Elle facilite également le dialogue entre le bureau d’études, le service qualité et l’atelier lorsque le plan comporte une tolérance difficile à tenir ou à vérifier. Une exigence clairement reliée à une fonction mécanique est plus simple à interpréter et à sécuriser qu’une cote serrée dont la justification n’est pas connue.
Contrôler la première pièce avant de poursuivre la série
Le contrôle de première pièce constitue un point d’arrêt essentiel. Après le réglage de la machine et la fabrication du premier exemplaire, les caractéristiques prévues sont vérifiées avant d’autoriser la poursuite de la série. Cette validation permet de confirmer le programme, les correcteurs d’outils, la prise d’origine, le montage et l’enchaînement des opérations. Si une dérive est détectée, la correction intervient avant que des dizaines de pièces identiques ne soient produites. Pour une nouvelle référence ou une pièce particulièrement complexe, ce contrôle initial peut prendre la forme d’un relevé complet, parfois réalisé sur MMT. Pour une production déjà maîtrisée, il peut se concentrer sur les caractéristiques sensibles identifiées grâce à l’historique des fabrications précédentes. Dans les deux cas, le principe reste le même : sécuriser le procédé au plus tôt plutôt que trier ou reprendre le lot une fois terminé.
Organiser les contrôles en cours de fabrication
Une première pièce conforme ne garantit pas que toute la série le restera. L’usure d’un outil, l’accumulation de copeaux, une variation thermique ou un déplacement du montage peuvent modifier progressivement le résultat. Des contrôles périodiques doivent donc être intégrés à la gamme d’usinage. Leur fréquence dépend de la stabilité du procédé, de la taille du lot, de la durée du cycle et de la criticité des cotes concernées. L’opérateur peut par exemple mesurer une caractéristique sensible toutes les cinq, dix ou vingt pièces, ou à chaque changement d’outil. L’objectif est de détecter une tendance avant le franchissement de la limite de tolérance. Les relevés successifs deviennent alors un outil de pilotage du procédé : ils permettent d’ajuster un correcteur au bon moment et d’éviter qu’une dérive lente ne se transforme en non-conformité généralisée.
Contrôle à 100 % ou contrôle par échantillonnage ?
Le choix entre un contrôle unitaire et un contrôle par échantillonnage dépend du risque associé à la pièce, du niveau de maîtrise du procédé et du coût de la mesure. Un contrôle à 100 % peut être justifié lorsqu’une caractéristique engage la sécurité, lorsque les quantités sont faibles ou lorsqu’aucune pièce non conforme ne peut être acceptée. Il est également fréquent pendant la phase de mise au point d’une nouvelle production, le temps de démontrer la stabilité du processus. Pour une série récurrente dont le procédé est bien maîtrisé, l’échantillonnage peut offrir un niveau de confiance adapté sans immobiliser inutilement la production. Il ne doit toutefois pas être choisi uniquement pour gagner du temps. La taille de l’échantillon, la fréquence des mesures et les règles de réaction doivent être définies à l’avance. Si un relevé sort des limites prévues, les pièces produites depuis le dernier contrôle conforme doivent être isolées, analysées et, si nécessaire, contrôlées individuellement. Une stratégie pertinente combine souvent plusieurs niveaux : contrôle complet de la première pièce, autocontrôles réguliers en cours de série, surveillance renforcée des caractéristiques critiques et validation finale du lot. Cette combinaison apporte davantage de sécurité qu’une inspection concentrée uniquement sur la fin du processus.
Quelles conditions garantissent une mesure fiable ?
La qualité d’une mesure ne dépend pas seulement de la résolution affichée par l’instrument. La méthode utilisée, la propreté des surfaces, la température, le positionnement de la pièce et l’expérience de l’opérateur influencent directement le résultat. Un appareil très précis employé dans de mauvaises conditions peut fournir une valeur moins fiable qu’un instrument plus simple correctement adapté à la cote contrôlée.
Maîtriser la température et la propreté
Les matériaux se dilatent avec la température. Une pièce encore chaude à la sortie de la machine ne présente donc pas exactement les mêmes dimensions qu’après stabilisation. Pour les tolérances serrées, la pièce et le moyen de mesure doivent être amenés à une température compatible avec les conditions de référence du contrôle. Le simple fait de tenir longuement une petite pièce métallique à pleine main peut également influencer une mesure fine. La propreté est tout aussi déterminante. Un copeau, une bavure, une trace d’huile épaisse ou une poussière entre la pièce et le marbre suffit à fausser un relevé. Avant chaque contrôle, les surfaces de référence, les touches de mesure et la pièce doivent être nettoyées. L’ébavurage doit être maîtrisé afin de ne pas modifier la géométrie fonctionnelle tout en supprimant les éléments susceptibles de perturber le palpage.
Étalonner et vérifier les instruments de mesure
Un instrument n’est fiable que si son état est connu. Les pieds à coulisse, micromètres, comparateurs, colonnes de mesure et palpeurs doivent faire l’objet de vérifications périodiques selon un planning défini. Ces opérations permettent de confirmer que leur erreur reste compatible avec les mesures auxquelles ils sont affectés. Les équipements doivent être identifiés afin de connaître leur statut, leur date de vérification et leur prochaine échéance. Entre deux étalonnages, des contrôles simples à l’aide de cales, bagues ou tampons de référence peuvent révéler un choc, une usure ou un défaut de zéro. Un instrument tombé au sol ou présentant un comportement anormal doit être retiré du service jusqu’à sa vérification. Cette discipline évite qu’un moyen de mesure défaillant valide à tort une série entière ou, à l’inverse, fasse déclarer non conformes des pièces réellement correctes.
Tenir compte de l’incertitude de mesure
Toute mesure comporte une incertitude. Lorsque la tolérance est large par rapport à la capacité de l’instrument, cette incertitude reste généralement sans conséquence pratique. En revanche, plus la cote se rapproche des limites acceptables, plus le choix du moyen et de la méthode devient déterminant. Il faut alors s’assurer que la chaîne de mesure est suffisamment performante pour distinguer une pièce conforme d’une pièce non conforme sans ambiguïté excessive. La répétabilité peut être évaluée en mesurant plusieurs fois la même pièce dans les mêmes conditions. La reproductibilité consiste à vérifier que plusieurs opérateurs obtiennent des résultats comparables avec la même méthode. Ces essais sont particulièrement utiles pour les contrôles manuels sensibles au positionnement ou à la pression exercée. Ils peuvent conduire à améliorer une instruction, à utiliser un montage dédié ou à automatiser la mesure lorsque le volume le justifie.
Que doit contenir un rapport de contrôle dimensionnel ?
Le rapport de contrôle transforme une série de mesures en preuve exploitable. Sa forme varie selon les exigences du client, mais il doit permettre d’identifier sans ambiguïté la pièce, le plan et l’indice de révision concernés. Il mentionne généralement le numéro d’affaire ou de lot, la date du contrôle, les caractéristiques vérifiées, les valeurs nominales, les tolérances, les résultats mesurés et la décision de conformité. Selon le niveau de traçabilité demandé, le document peut également indiquer le numéro de la machine, l’opérateur, les instruments utilisés, le programme de mesure et les conditions particulières du contrôle. Pour une MMT, le rapport peut comporter un tableau détaillé des écarts ainsi qu’une représentation graphique des éléments géométriques mesurés. L’essentiel est de conserver un document compréhensible, relié à la bonne version du plan et archivé pendant la durée convenue avec le donneur d’ordre.
Assurer la traçabilité des pièces et des lots
La traçabilité relie la matière, les opérations d’usinage, les contrôles et la livraison. Elle peut s’appuyer sur un numéro de lot, un marquage individuel, une fiche suiveuse ou un enregistrement numérique. Cette continuité permet de retrouver rapidement les conditions de fabrication d’une pièce et les résultats qui ont conduit à sa libération. En cas de question après livraison, une traçabilité structurée réduit fortement le temps d’analyse. L’atelier peut déterminer quelles pièces sont potentiellement concernées, quels instruments ont été utilisés et quels contrôles ont été réalisés. Il devient ainsi possible de cibler une action corrective au lieu de remettre en cause l’ensemble des fabrications livrées sur une longue période.
Gérer une non-conformité de manière méthodique
Lorsqu’un écart est détecté, la première étape consiste à identifier et isoler les pièces concernées afin d’éviter leur mélange avec le lot conforme. La mesure doit ensuite être confirmée avec un moyen adapté, en vérifiant l’état de l’instrument, la méthode et les conditions du contrôle. Cette confirmation évite de lancer une analyse complexe sur la base d’un relevé erroné. L’atelier recherche ensuite la cause de l’écart : usure ou casse d’outil, erreur de correcteur, défaut de montage, variation de matière, séquence d’usinage inadaptée ou interprétation incorrecte du plan. Selon le résultat, la pièce peut être reprise, rebutée ou soumise au client pour une demande de dérogation lorsque son usage reste envisageable. L’action corrective doit enfin empêcher la répétition du problème, par exemple en modifiant la gamme, la fréquence des contrôles ou le montage de fabrication.
Comment choisir un atelier capable de garantir la conformité ?
Le parc de machines-outils ne suffit pas à évaluer la capacité d’un sous-traitant. Il faut également examiner ses moyens de métrologie, l’organisation de ses contrôles et sa capacité à fournir les documents attendus. Un atelier fiable doit pouvoir expliquer quel instrument sera utilisé pour chaque caractéristique importante, à quel moment la mesure interviendra et comment les résultats seront conservés. La compétence des équipes compte autant que les équipements. Les opérateurs doivent savoir lire les tolérances dimensionnelles et géométriques, choisir les bonnes références et détecter une mesure incohérente. Le service qualité doit, de son côté, pouvoir préparer un contrôle complet, exploiter les résultats et communiquer rapidement lorsqu’une difficulté apparaît. Cette transparence est essentielle pour sécuriser une pièce unitaire urgente comme une série récurrente. Avant de confier une pièce critique, le donneur d’ordre peut utilement préciser le niveau de rapport attendu, les caractéristiques à contrôler intégralement, les éventuelles exigences de capabilité et les règles applicables en cas d’écart. Plus ces éléments sont clarifiés en amont, plus l’atelier peut construire une gamme de fabrication et de contrôle cohérente, sans ajouter après coup des opérations coûteuses ou difficiles à réaliser.
Le contrôle qualité, une étape indissociable de l’usinage de précision
Le contrôle qualité des pièces usinées ne se résume pas à vérifier quelques dimensions avant l’expédition. Il commence avec l’analyse du plan, se poursuit lors de la préparation de la gamme et accompagne la fabrication jusqu’à la validation finale. Le choix du bon instrument, la maîtrise des conditions de mesure, la surveillance des caractéristiques critiques et la traçabilité des résultats forment un ensemble indissociable. Cette approche préventive protège à la fois le fonctionnement de la pièce, le planning du client et le coût global du projet. Elle permet de détecter rapidement une dérive, d’éviter la propagation d’un défaut et de fournir une preuve claire de la conformité obtenue. Pour les pièces complexes, les ajustements serrés ou les secteurs soumis à des exigences documentaires fortes, la capacité métrologique de l’atelier devient donc un critère de choix aussi important que sa capacité d’usinage. Notre Atelier Grare intègre cette logique de contrôle aux différentes étapes de fabrication afin d’adapter le niveau de vérification à la fonction de chaque pièce et aux attentes du donneur d’ordre. Pour préparer une pièce unitaire, une réparation mécanique ou une série, la transmission du plan, des tolérances critiques et du niveau de rapport souhaité permet d’étudier une méthode de fabrication et de contrôle adaptée au besoin réel.
