L’importance du choix des matériaux dans les engrenages de grande dimension

Au cœur des équipements de l’industrie lourde, les engrenages de grande dimension assurent la transmission de puissance dans des conditions particulièrement exigeantes. Présents dans des secteurs tels que l’éolien, la cimenterie ou encore l’exploitation minière, ils sont soumis à des charges considérables tout en devant garantir une fiabilité constante, souvent dans des environnements sévères. Derrière leur apparente robustesse se cache une réalité technique exigeante, où chaque décision (du choix des matériaux aux techniques de taillage d’engrenage) influence directement les performances, la durabilité et les procédés de fabrication de ces composants stratégiques. Exposés à des efforts répétés, à des contraintes mécaniques élevées et à des exigences de précision rigoureuses, les engrenages de grande dimension nécessitent des matériaux soigneusement sélectionnés en fonction de leur application. Chaque solution présente ses avantages, ses limites et ses implications en matière d’usinage et de maintenance. Une compréhension fine de ces paramètres permet non seulement d’optimiser la durée de vie des pièces, mais aussi de mieux maîtriser les coûts de production et d’exploitation. Explorons ainsi les enjeux liés au choix des matériaux dans l’usinage des engrenages de grande dimension.

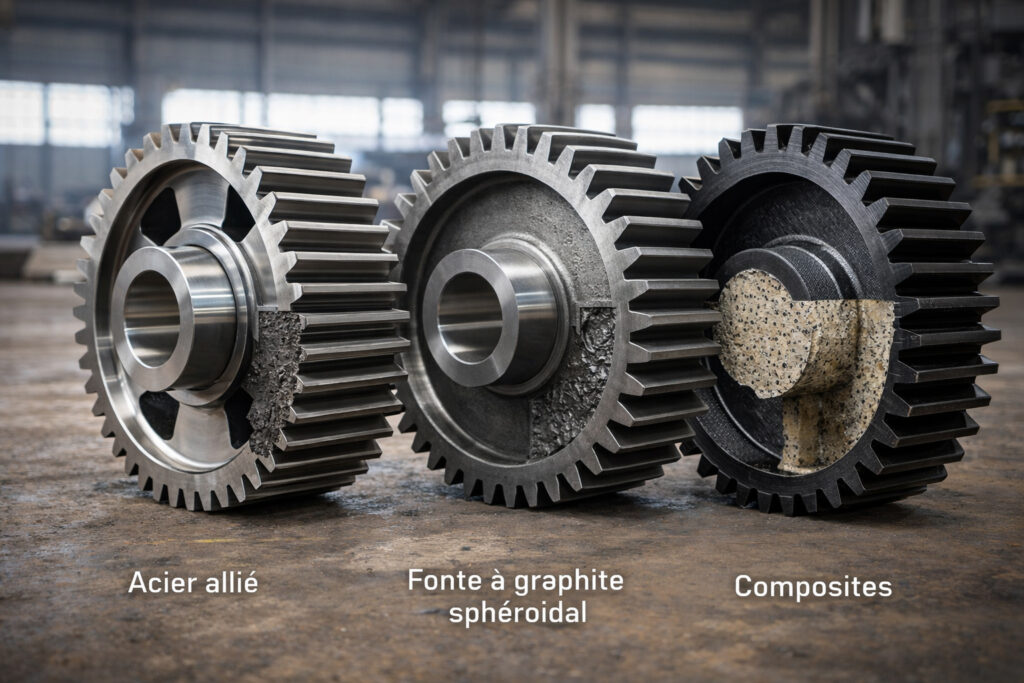

Les principaux matériaux utilisés pour les engrenages de grande dimension

Le choix du matériau dépend avant tout de l’application finale, des charges à supporter et des conditions d’exploitation. Dans le cas des engrenages de grande dimension, cette décision prend une importance particulière, car elle engage bien davantage que la seule résistance mécanique de la pièce. Elle influe directement sur la capacité de l’engrenage à transmettre un couple élevé sur la durée, à conserver sa géométrie sous contrainte, à limiter les phénomènes d’usure et de fatigue, à absorber ou non les vibrations, à résister à la corrosion, mais aussi à s’intégrer de manière cohérente dans un processus de fabrication industriel souvent complexe et coûteux. Dans les secteurs de l’éolien, de la sidérurgie, de la cimenterie, de l’exploitation minière ou encore des grandes transmissions industrielles, les roues dentées de forte dimension sont exposées à des sollicitations répétées, à des environnements poussiéreux ou humides, à des variations thermiques et à des régimes de fonctionnement parfois continus. Le matériau retenu doit donc répondre à un ensemble d’exigences parfois contradictoires : dureté en surface, ténacité à cœur, stabilité dimensionnelle, aptitude aux traitements thermiques, bonne usinabilité, disponibilité économique et compatibilité avec les contraintes de maintenance. Trois grandes familles de matériaux dominent aujourd’hui la fabrication de ces engrenages : les aciers alliés, les fontes et, plus récemment, les matériaux composites. Chacune de ces solutions possède un profil technique bien distinct. Les aciers alliés s’imposent généralement dans les applications les plus sévères grâce à leur haut niveau de performance mécanique et à leur excellente aptitude aux traitements thermiques. Les fontes conservent une place de choix dans certaines configurations où l’amortissement vibratoire, la réduction du bruit ou la maîtrise des coûts priment sur la recherche de performances extrêmes. Les matériaux composites, quant à eux, restent plus marginaux, mais ils suscitent un intérêt croissant dans des environnements spécifiques où la réduction de masse, la résistance à la corrosion ou la discrétion acoustique deviennent des critères importants. L’analyse du matériau ne peut donc pas se limiter à une lecture théorique de ses propriétés : Elle doit toujours être replacée dans le contexte réel d’utilisation de l’engrenage, de son mode de fabrication et de son niveau d’exigence fonctionnelle.

Les aciers alliés demeurent aujourd’hui la référence dès lors que les engrenages de grande dimension doivent évoluer dans des environnements exigeants et transmettre des efforts importants sur une longue durée. Leur succès tient à leur polyvalence et à leur capacité d’adaptation. En jouant sur la composition chimique, il est possible d’améliorer la résistance à la traction, la ténacité, la dureté, la résistance à l’usure ou encore le comportement à la fatigue. L’ajout d’éléments d’alliage comme le chrome, le nickel, le molybdène ou le manganèse permet d’obtenir des nuances particulièrement performantes pour les grandes transmissions. De plus, ces aciers supportent bien les traitements thermiques, qui permettent de durcir les flancs des dents tout en préservant un cœur plus souple, capable d’absorber les chocs sans rupture brutale. Cette combinaison entre dureté superficielle et résilience interne en fait un matériau de prédilection pour les grands engrenages utilisés dans les réducteurs d’éoliennes, les broyeurs, les fours rotatifs ou les installations minières. En contrepartie, les aciers alliés impliquent souvent des coûts de matière et de transformation plus élevés, des exigences fortes en usinage et en contrôle, ainsi qu’une vigilance particulière sur les déformations après traitement thermique.

La fonte, de son côté, conserve une légitimité technique dans plusieurs applications industrielles. Elle ne constitue pas un simple choix économique par défaut, car ses propriétés lui confèrent de véritables avantages fonctionnels. Certaines fontes, notamment la fonte nodulaire, présentent un bon compromis entre résistance mécanique, comportement vibratoire et facilité de fabrication. Leur capacité naturelle à amortir les vibrations est particulièrement intéressante dans les ensembles où le confort de fonctionnement, la réduction du bruit ou la limitation des résonances sont recherchés. La fonte peut aussi s’avérer pertinente pour de très grandes pièces lorsque la maîtrise des coûts devient un paramètre structurant du projet. Son usinabilité est souvent appréciée, ce qui peut réduire les temps d’usinage et l’usure des outils. En revanche, sa résistance à la fatigue et à l’usure reste en général inférieure à celle des aciers alliés les mieux optimisés, ce qui limite son usage dans les applications les plus sévères. Elle convient donc davantage à des contextes où les charges sont plus modérées, les vitesses moins extrêmes ou les exigences de longévité moins élevées, tout en offrant une solution robuste, stable et rationnelle sur le plan industriel.

Les matériaux composites ouvrent quant à eux des perspectives intéressantes, même si leur emploi dans les engrenages de grande dimension reste encore relativement limité. Leur principal attrait réside dans leur faible densité, qui permet une réduction sensible du poids des composants, ainsi que dans leur bonne résistance à certains environnements corrosifs où les matériaux métalliques nécessitent des protections complémentaires. Selon leur architecture, ils peuvent également offrir un comportement acoustique avantageux et participer à la réduction des nuisances sonores. Toutefois, leur intégration dans des transmissions de forte puissance impose encore de nombreuses précautions. Leur comportement à la fatigue dépend fortement de l’orientation des fibres, de la qualité de la matrice, du procédé de fabrication et des conditions de service. Contrairement aux métaux, les composites ne réagissent pas de manière homogène aux charges complexes, aux chocs et aux efforts localisés sur les dents. Ils exigent donc des approches de conception, de calcul et d’usinage spécifiques. À court terme, ils apparaissent surtout comme des solutions ciblées pour certains environnements particuliers ; à plus long terme, ils pourraient accompagner l’évolution de l’industrie vers des systèmes plus légers, plus silencieux et mieux adaptés à des contraintes spécifiques de corrosion ou de maintenance.

Ainsi :

• Les aciers alliés demeurent aujourd’hui la référence pour les engrenages de grande dimension destinés à des environnements exigeants. Leur capacité à supporter des charges importantes, à résister à l’usure et à la fatigue, et à offrir une grande durabilité en fait un choix privilégié dans des secteurs comme l’énergie, la cimenterie, la sidérurgie ou l’industrie minière ;
• La fonte, de son côté, constitue une alternative intéressante lorsque les contraintes sont moins extrêmes ou lorsque l’objectif est de limiter les coûts de production tout en conservant une bonne stabilité d’ensemble. Sa facilité d’usinage, ses propriétés d’amortissement et son comportement satisfaisant dans certaines applications en font un matériau pertinent dans plusieurs configurations industrielles ;
• Les matériaux composites ouvrent quant à eux de nouvelles perspectives. Leur utilisation reste encore limitée à des cas précis, mais les avancées technologiques pourraient, à terme, élargir leur champ d’application, notamment dans des environnements corrosifs, dans des systèmes où la réduction de poids est recherchée ou dans des architectures mécaniques demandant un comportement vibratoire différent.

Le choix entre ces matériaux repose donc sur un équilibre subtil entre performances mécaniques, contraintes opérationnelles, coûts et exigences de maintenance. Il faut également intégrer d’autres paramètres souvent décisifs, comme la taille de la pièce, la disponibilité de la nuance, la faisabilité des traitements thermiques, la capacité d’usinage des ateliers, les délais de fabrication, la stratégie de maintenance du site et le coût global sur le cycle de vie. Un matériau moins onéreux à l’achat peut, par exemple, générer davantage d’arrêts de production ou de remplacements prématurés, tandis qu’une solution plus performante mais plus coûteuse peut se révéler plus rentable sur le long terme grâce à une meilleure fiabilité. C’est pourquoi une analyse approfondie des besoins, menée dès la phase de conception, permet d’orienter la décision vers la solution la plus adaptée, en tenant compte à la fois des contraintes mécaniques immédiates et des enjeux économiques durables.

Résistance à l’usure et à la fatigue : Des critères déterminants pour le matériau d’engrenage de grande dimension

Dans le cas des engrenages de grande dimension, la résistance à l’usure et à la fatigue ne constitue pas seulement un critère technique parmi d’autres, mais bien un facteur structurant qui conditionne l’ensemble des performances en service. Ces composants sont soumis à des contraintes extrêmes : charges élevées, vitesses variables, environnements abrasifs, variations thermiques et cycles de fonctionnement continus. À chaque contact entre les dents, des pressions importantes s’exercent sur des surfaces parfois réduites, générant des phénomènes complexes tels que le frottement, la micro-glissance, le piquage (pitting), le micropitting ou encore le grippage. Dans ce contexte, le matériau doit non seulement présenter une dureté suffisante pour résister à l’usure de surface, mais aussi une résilience interne capable d’absorber les contraintes sans amorcer de fissures. Les aciers alliés, en particulier lorsqu’ils sont soumis à des traitements thermiques comme la cémentation, la nitruration ou la trempe par induction, offrent une combinaison particulièrement efficace entre une surface très dure et un cœur plus ductile, permettant de limiter l’usure tout en évitant les ruptures brutales.

L’usure des engrenages dépend fortement des conditions de lubrification, de l’état de surface et de la qualité de l’usinage. Une surface mal finie ou des défauts géométriques peuvent accélérer la dégradation en créant des zones de concentration de contraintes ou en perturbant le film lubrifiant. Dans les grandes roues dentées, où les vitesses périphériques peuvent être importantes, le maintien d’une lubrification efficace est essentiel pour limiter le contact métal contre métal. Les matériaux jouent ici un rôle clé : un acier correctement traité offrira une meilleure tenue face à l’abrasion et à l’érosion, tandis que certaines fontes, bien que moins résistantes à l’usure pure, peuvent présenter une meilleure tolérance aux conditions de lubrification imparfaites grâce à leur structure graphiteuse qui favorise un effet auto-lubrifiant partiel. Ce compromis peut s’avérer intéressant dans des environnements difficiles où la maintenance est complexe ou espacée. La fatigue constitue une autre problématique majeure, souvent moins visible mais tout aussi critique. Elle résulte de la répétition des cycles de charge sur les dents d’engrenage, entraînant progressivement la formation de fissures microscopiques en sous-surface. Ces fissures peuvent évoluer jusqu’à provoquer des écaillages ou des ruptures complètes des dents, compromettant la sécurité et la disponibilité des installations. La résistance à la fatigue dépend de nombreux facteurs : la qualité métallurgique du matériau, la présence d’inclusions, les contraintes résiduelles issues des traitements thermiques, ainsi que la rugosité de surface. Les aciers alliés de haute qualité, élaborés avec des procédés contrôlés et associés à des traitements adaptés, permettent d’améliorer significativement cette résistance. Par ailleurs, des opérations de finition comme le meulage ou le rodage contribuent à réduire les irrégularités de surface et à limiter les amorces de fissures.

Les matériaux composites, bien qu’ils offrent des avantages en termes de poids et de résistance à la corrosion, présentent un comportement plus complexe face à l’usure et à la fatigue. Leur structure anisotrope implique que leurs propriétés mécaniques varient selon les directions, ce qui nécessite une conception particulièrement rigoureuse. De plus, les mécanismes de dégradation diffèrent de ceux des matériaux métalliques, avec des risques de délamination ou de rupture des fibres sous contraintes cycliques. Leur utilisation dans les engrenages de grande dimension reste donc aujourd’hui limitée à des applications spécifiques, souvent en complément de solutions métalliques, mais les progrès en ingénierie des matériaux pourraient à terme renforcer leur fiabilité dans des environnements contraignants. Ainsi donc, la résistance à l’usure et à la fatigue ne peut être dissociée du choix du matériau, des traitements appliqués et des conditions d’exploitation. Elle influence directement la durée de vie des engrenages, la fréquence des opérations de maintenance et le coût global d’exploitation. Une approche globale, intégrant la conception, la fabrication et l’utilisation, permet d’optimiser ces paramètres et de garantir des performances durables, même dans les applications industrielles les plus exigeantes.
