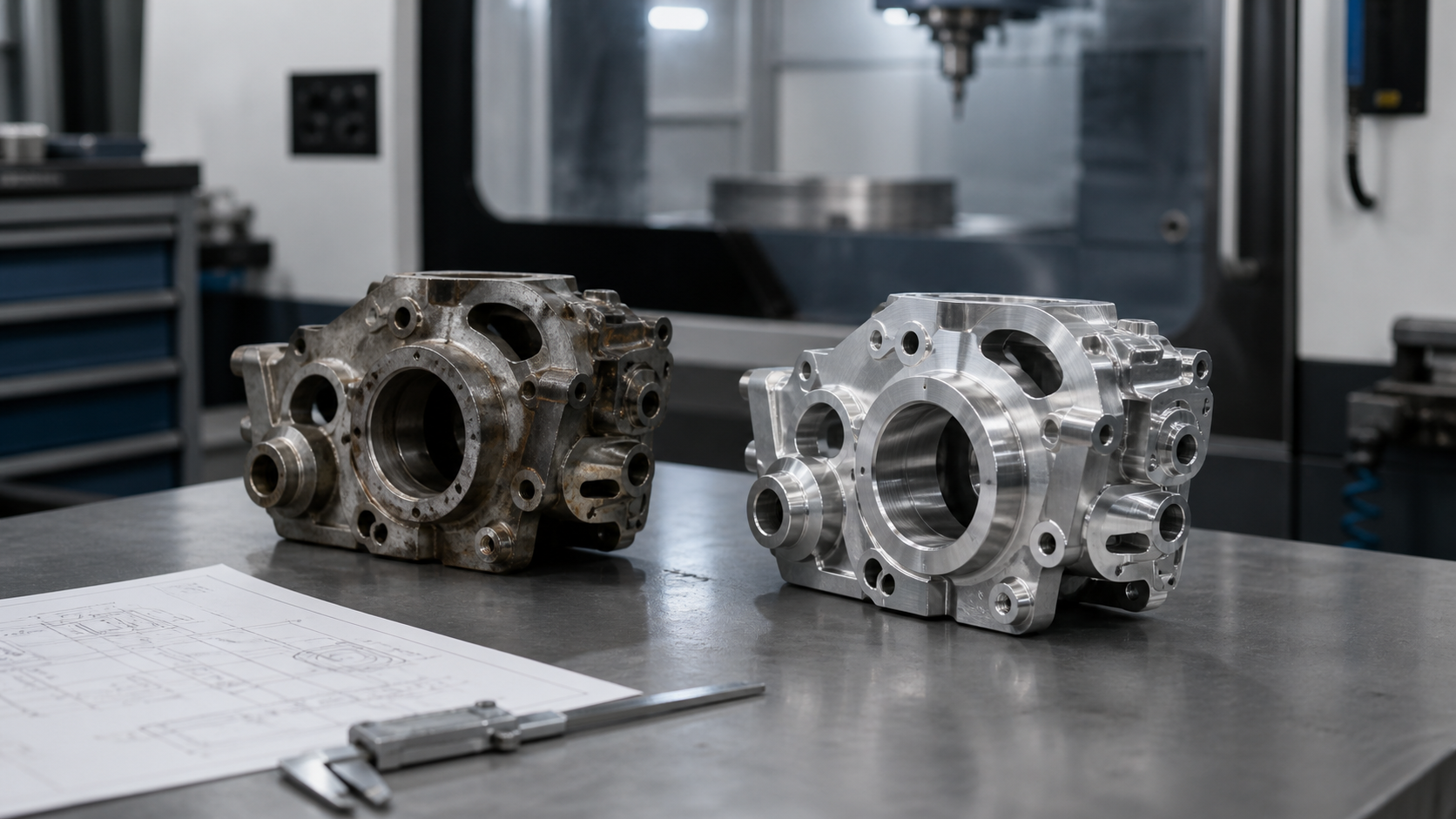

Lorsqu’une machine industrielle tombe en panne à cause d’un arbre, d’un pignon, d’une bride ou d’un logement de palier endommagé, le premier réflexe consiste généralement à rechercher la référence d’origine auprès du constructeur. Mais que faire lorsque celui-ci n’existe plus, que la pièce n’est plus fabriquée ou que le délai annoncé est incompatible avec les impératifs de production ? Dans ce type de situation, la refabrication d’une pièce mécanique introuvable peut permettre de remettre un équipement en service sans remplacer l’ensemble de la machine. Cette opération ne consiste toutefois pas à copier approximativement une pièce usée. Il faut comprendre sa fonction, retrouver sa géométrie nominale, identifier sa matière, définir ses tolérances et choisir un procédé compatible avec ses contraintes réelles. Lorsque le plan a disparu ou que l’usure a modifié les dimensions, la pièce disponible devient un témoin qu’il faut interpréter en le confrontant à son environnement mécanique. Heureusement, plusieurs solutions existent : Mesure conventionnelle, numérisation 3D, rétroconception, usinage sur mesure, adaptation d’un composant standard, remise en état avec reprise d’usinage ou, dans certains cas, fabrication additive. Le bon choix dépend de la géométrie, de la matière, de la quantité, du niveau de précision et du délai de remise en service attendu.
Pourquoi et dans quels cas refabriquer une pièce mécanique devenue introuvable ?
Une pièce mécanique peut devenir indisponible bien avant la fin de vie de la machine dans laquelle elle est installée. Les équipements industriels sont souvent exploités pendant plusieurs dizaines d’années, alors que leurs composants ne restent pas nécessairement au catalogue aussi longtemps. Un constructeur peut cesser une activité, modifier une gamme ou ne plus assurer le suivi des anciennes références. Les plans peuvent également avoir été perdus lors d’un déménagement, d’un changement de propriétaire ou d’une succession de prestataires de maintenance. Dans d’autres cas, la référence existe encore, mais son délai d’approvisionnement est incompatible avec la production. La fabrication d’une pièce de rechange sur mesure devient alors une solution pour reprendre l’activité plus rapidement et retrouver une certaine autonomie vis-à-vis du fournisseur initial.
Les situations les plus fréquentes en maintenance industrielle
La refabrication concerne notamment les pièces d’usure et les composants mécaniques exposés à des efforts répétés : arbres de transmission, axes, bagues, douilles, paliers, rouleaux, galets, poulies, vis spécifiques, accouplements, pignons ou couronnes dentées. Elle peut aussi s’appliquer à des carters, des brides, des supports, des corps de pompe et des pièces de guidage dont la géométrie n’est plus disponible dans le commerce. Le besoin apparaît après une rupture, une usure, une corrosion ou une déformation. Il peut aussi être anticipé lorsqu’un service maintenance identifie un composant critique sans rechange disponible. Étudier une pièce encore exploitable facilite alors la prise de mesures et la constitution d’un stock de sécurité.
Refabriquer, réparer ou remplacer l’équipement complet ?
Avant de lancer une fabrication, il faut comparer plusieurs scénarios. Une pièce légèrement usée peut parfois être remise en état par rechargement, frettage, métallisation, remplacement d’une bague ou reprise d’usinage. Cette solution conserve une partie du composant existant et peut réduire le délai. À l’inverse, une pièce fissurée, fortement déformée ou affectée dans toute son épaisseur demandera souvent une refabrication complète. Le remplacement de la machine entière doit être évalué lorsque son état général est très dégradé ou que plusieurs composants critiques sont simultanément obsolètes. La décision tient compte du coût, du temps d’arrêt, des difficultés d’intégration d’un équipement neuf et de la durée d’utilisation encore envisagée. Conserver une machine ancienne reste pertinent lorsque sa mécanique est saine et qu’une pièce obsolète peut être reproduite dans de bonnes conditions.

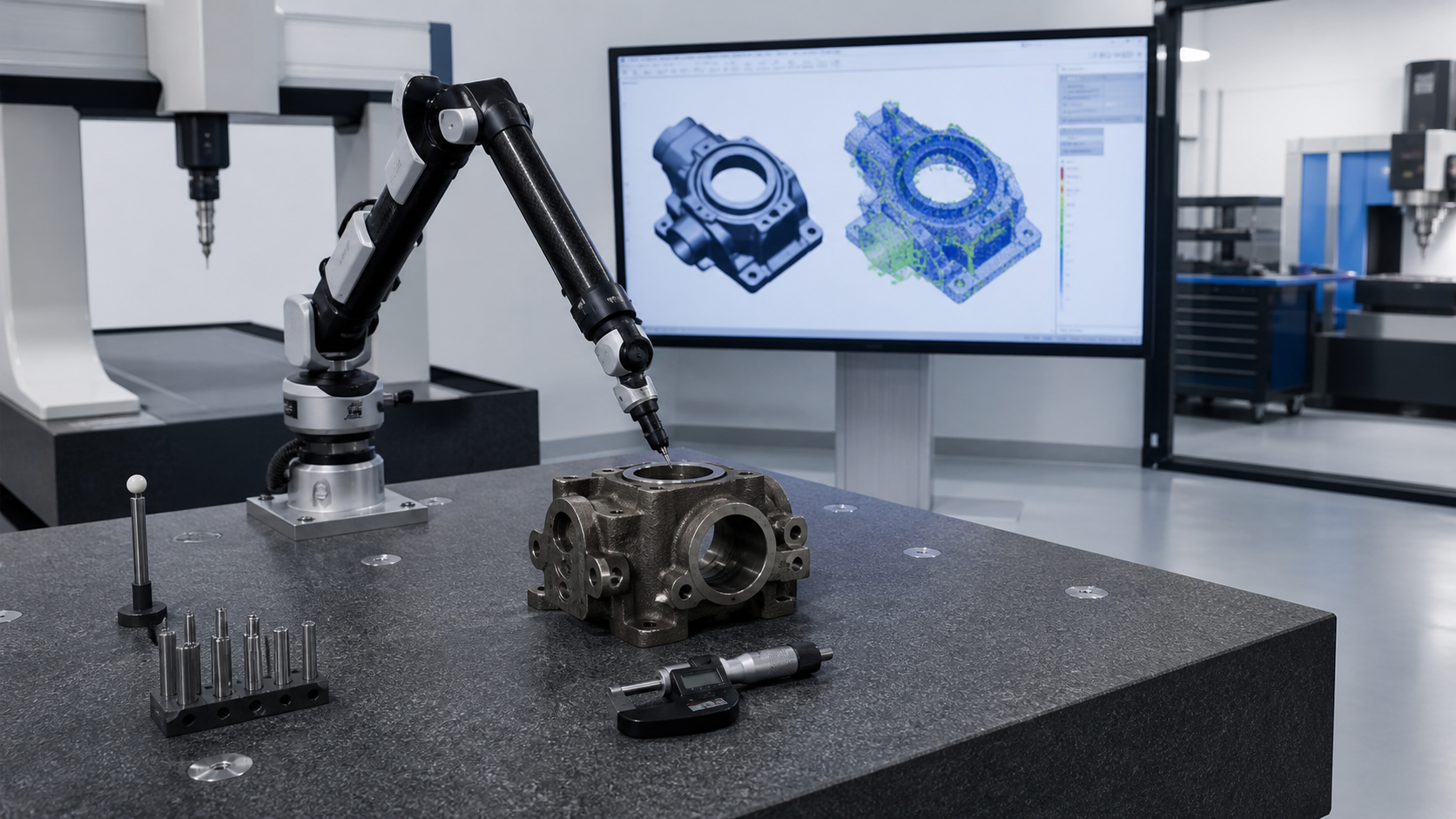

Commencer par comprendre la fonction de la pièce
La première étape n’est pas la mesure, mais l’analyse fonctionnelle. Il faut déterminer ce que fait la pièce, comment elle est montée et quelles charges elle transmet. Un arbre peut assurer simultanément le centrage d’un roulement, la transmission d’un couple et l’étanchéité sur une portée. Une bride peut sembler simple tout en imposant une perpendicularité précise entre sa face d’appui et son alésage. Un pignon doit respecter sa denture, mais aussi la position de celle-ci par rapport à l’axe de rotation.
Cette analyse distingue les surfaces fonctionnelles des formes secondaires et aide à attribuer les bonnes tolérances. Lorsque la pièce est incomplète, les composants voisins fournissent des indications sur les dimensions nominales, les jeux et les ajustements. Les traces d’usure peuvent aussi révéler un défaut d’alignement, une surcharge ou une lubrification insuffisante qu’il faudra corriger.
Comment reconstituer la géométrie, la matière et les caractéristiques d’origine ?
Lorsque le plan de définition n’existe plus, l’atelier engage une démarche de rétroconception mécanique. Son objectif est de transformer une pièce physique et les informations recueillies sur la machine en une définition technique exploitable : plan coté, modèle CAO, matière, traitements et critères de contrôle. Cette démarche demande davantage qu’un simple relevé dimensionnel, car les valeurs mesurées sur une pièce usagée ne correspondent pas toujours aux valeurs nominales à reproduire. Toutes les informations disponibles doivent d’abord être rassemblées : ancienne notice, référence gravée, photographie avant démontage, nomenclature ou historique des réparations. Même incomplet, un document peut révéler une matière, un jeu fonctionnel ou une référence de roulement. Une pièce provenant d’une machine identique peut aussi servir de modèle complémentaire.
Préparer et examiner la pièce avant la mesure
La pièce doit être nettoyée sans effacer les indices utiles à l’analyse. Les zones polies, matées, corrodées ou marquées par un contact anormal renseignent sur son fonctionnement. Un examen visuel permet de localiser les surfaces usées, les déformations et les éventuelles fissures. Si la rupture est récente, les fragments doivent être conservés et repérés plutôt que rectifiés ou meulés avant expertise.
Il faut ensuite définir un référentiel de mesure cohérent à partir des axes, faces d’appui ou plans fonctionnels. L’usure doit être distinguée de la géométrie voulue : une portée ovalisée ou un alésage agrandi par frottement ne doit pas être reproduit tel quel. L’atelier recherche les zones préservées et s’appuie sur les dimensions normalisées des composants associés.
Mesure conventionnelle, MMT ou numérisation 3D
Pour une pièce simple, les instruments traditionnels restent souvent les plus efficaces. Pied à coulisse, micromètre, jauge de profondeur, comparateur, colonne de mesure, cales et piges permettent de relever rapidement des diamètres, des épaisseurs, des entraxes et des épaulements. Une machine à mesurer tridimensionnelle peut compléter ces moyens lorsque la pièce comporte des tolérances géométriques, plusieurs références ou des positions difficiles à contrôler manuellement. La numérisation 3D d’une pièce mécanique devient intéressante pour les formes complexes, les surfaces gauches, les carters, les hélices, les moules ou les pièces comportant de nombreux détails. Un scanner optique ou un bras de mesure produit un nuage de points représentant la surface accessible. Celui-ci est ensuite nettoyé, aligné et transformé en maillage avant de servir de base à la reconstruction CAO. Le scanner n’est pas une solution automatique. Sa pertinence dépend de la précision, de l’état de surface, de la taille et de l’accessibilité des zones. La stratégie la plus fiable associe souvent le scanner pour l’enveloppe complexe, des mesures conventionnelles pour les diamètres fonctionnels et la MMT pour les relations géométriques importantes.
Passer du nuage de points à un modèle CAO fonctionnel
Un fichier issu d’un scanner décrit une surface mesurée ; il ne constitue pas encore un plan de fabrication. Le travail de rétroconception consiste à interpréter cette géométrie, à reconnaître les plans, cylindres, rayons, symétries et motifs, puis à créer un modèle CAO propre et modifiable. Les irrégularités dues à l’usure ou au bruit de mesure doivent être filtrées sans supprimer les détails utiles. Le concepteur rétablit ensuite des dimensions cohérentes à partir des valeurs normalisées et des pièces associées. Le résultat attendu est une définition industrielle, pas une copie numérique figée. Un modèle paramétrique facilite la création du plan, la programmation de l’usinage et les futures refabrications.
Identifier la matière et les traitements
La géométrie ne suffit pas. Deux pièces de dimensions identiques peuvent avoir des comportements très différents selon leur matériau, leur dureté et leur traitement de surface. Lorsque l’information n’est pas documentée, l’identification peut s’appuyer sur l’aspect, la masse volumique, la dureté, l’environnement d’utilisation et, si nécessaire, une analyse de composition réalisée avec un moyen adapté. Le choix final tient compte des efforts, des chocs, de la fatigue, du frottement, de la corrosion et de la température. Les traitements doivent eux aussi être reconstruits : trempe, revenu, cémentation, nitruration, rectification ou protection anticorrosion. Le couple matière-traitement doit reproduire la fonction attendue, et pas seulement l’apparence du composant d’origine.
Quels procédés choisir pour refabriquer la pièce mécanique ?
Une fois la définition validée, il faut sélectionner le procédé capable d’obtenir la géométrie, la matière, l’état de surface et la précision demandés. Pour une pièce unitaire, la souplesse et la rapidité comptent davantage que la cadence. Pour une série, le coût du brut, le temps de cycle et la répétabilité deviennent prioritaires.
L’usinage sur mesure pour les pièces unitaires et les petites séries
Le tournage, le fraisage, l’alésage, la rectification et l’électroérosion couvrent une grande partie des besoins de refabrication. À partir d’un brut disponible, l’atelier peut produire un arbre, une bague, une bride, un support ou un pignon sans nécessiter d’outillage de série coûteux. L’usinage de précision sur mesure convient particulièrement aux pièces unitaires et aux petites quantités, fréquentes en maintenance industrielle. Le tournage réalise les axes, portées, filets et alésages concentriques. Le fraisage produit faces, poches, rainures et perçages. La rectification intervient pour les ajustements et états de surface exigeants, tandis que l’électroérosion répond à certaines formes difficiles. La gamme doit maintenir les références fonctionnelles et prévoir les surépaisseurs nécessaires aux traitements et aux finitions. Certaines pièces combinent tournage, fraisage, taillage d’engrenage, traitement thermique et rectification. La coordination est déterminante, car un traitement peut déformer la pièce et imposer une reprise avant le contrôle final.
La remise en état suivie d’une reprise d’usinage
Lorsque la pièce conserve une base saine, une réparation peut être plus rapide qu’une refabrication complète. Une portée usée peut être rechargée ou recevoir une bague, puis être usinée à la dimension souhaitée. Un logement détérioré peut être réalésé avant l’intégration d’un insert. Une surface peut aussi être restaurée par un procédé de dépôt compatible avec son matériau et ses sollicitations. Cette solution exige de contrôler l’intégrité du support. Ajouter de la matière sur une zone fissurée ne rétablit pas automatiquement sa résistance. Il faut maîtriser les effets thermiques, les déformations et l’adhérence, puis reprendre la pièce dans un référentiel cohérent. La remise en état est particulièrement intéressante pour les grands composants dont la fabrication complète serait longue et coûteuse.
Fonderie, forge, mécano-soudure et adaptation d’un brut
Une pièce massive ou creuse peut nécessiter un brut proche de sa forme finale afin de limiter le volume de matière à enlever. Pour une quantité suffisante, la fonderie ou la forge peuvent devenir pertinentes. Elles demandent cependant des outillages, des délais de préparation et des contrôles spécifiques qui les rendent moins adaptées à certaines urgences unitaires. La mécano-soudure peut convenir à des bâtis, supports ou carters si la rigidité et la stabilité dimensionnelle sont étudiées. Dans de nombreux cas, un brut industriel disponible (tubes épais, rond, plaque ou ébauche forgée) évite de créer un outillage spécifique et réduit le délai.

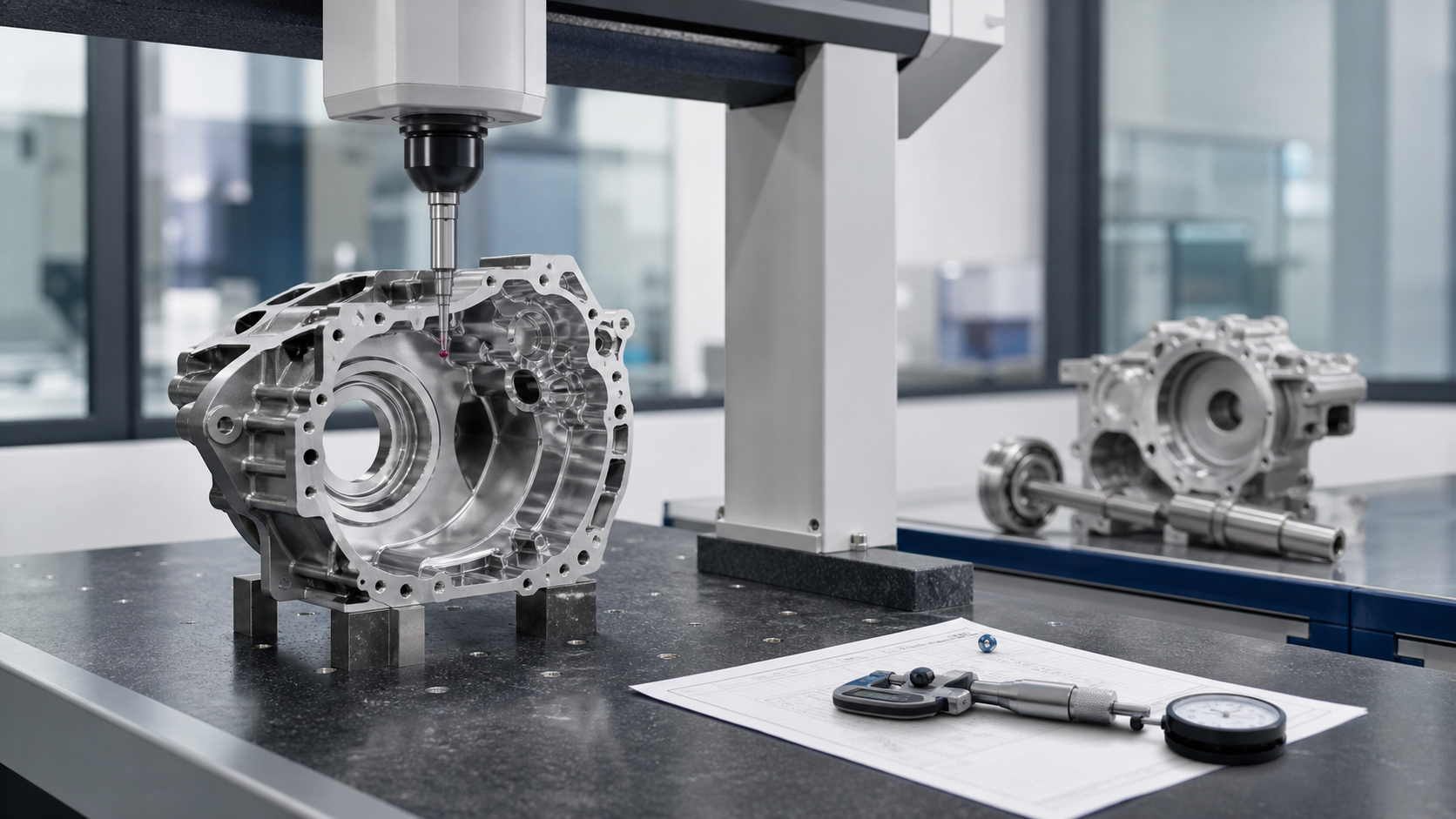

La fabrication additive et l’adaptation d’un composant standard
La fabrication additive métallique peut être envisagée pour des géométries complexes, des canaux internes ou des pièces difficiles à obtenir autrement. Elle ne dispense pas des opérations de finition : les surfaces fonctionnelles, portées et filetages demandent souvent un usinage complémentaire. Le matériau, l’orientation de fabrication, les contraintes résiduelles, les traitements et les contrôles doivent être intégrés dès l’étude de faisabilité. Pour une pièce simple, l’usinage d’un brut reste souvent plus direct que l’impression 3D métallique. L’adaptation d’un composant standard peut être encore plus pragmatique : une bague, un accouplement ou un pignon du commerce peut être intégré grâce à une modification du moyeu ou du support. Les charges, vitesses, interfaces et encombrements doivent alors être vérifiés et la modification documentée.
Comment sécuriser la conformité, le montage et la future disponibilité de la pièce ?
La pièce refabriquée doit se monter, fonctionner sous charge et conserver ses performances. Sa validation commence avant l’usinage, avec la définition des dimensions critiques, puis se poursuit par des contrôles intermédiaires et finaux adaptés au risque.
Définir les bonnes tolérances plutôt que copier les valeurs mesurées
Une tolérance doit traduire un besoin fonctionnel. Lorsqu’aucun plan d’origine n’est disponible, l’atelier la reconstruit à partir des assemblages, des composants normalisés et des conditions d’utilisation. Une portée de roulement, un centrage de bride ou une surface d’étanchéité demande une attention particulière. À l’inverse, une face de dégagement peut accepter une variation plus importante sans conséquence. Des tolérances mécaniques trop serrées augmentent le coût ; des tolérances trop larges compromettent le montage. La cotation fonctionnelle définit le niveau juste ainsi que les exigences de coaxialité, perpendicularité ou battement. L’état de surface doit également correspondre au rôle des portées de joints, de roulements et des zones en frottement.
Contrôler la première pièce et documenter les résultats
Pour une refabrication unitaire, la pièce produite est à la fois la première pièce et la pièce livrée. Des contrôles en cours de fabrication limitent alors le risque de découvrir un écart lorsque toute reprise est devenue impossible. Les dimensions dépendant d’une même mise en position peuvent être vérifiées avant le démontage, et les opérations irréversibles peuvent être précédées d’un point d’arrêt. Le contrôle final associe les instruments adaptés : micromètre pour une portée, comparateur pour un battement, rugosimètre pour un état de surface ou MMT pour une géométrie complexe. Un rapport de contrôle dimensionnel identifie la pièce, le plan, la matière et les résultats. Il apporte une preuve de conformité et évite de recommencer la rétroconception lors du besoin suivant.
Préparer le montage et la remise en service
Avant expédition, il est utile de vérifier les interfaces avec les éléments associés : roulement, clavette, joint, visserie ou pièce d’accouplement. Lorsque cela est possible, un montage à blanc confirme l’absence d’interférence et la cohérence des jeux. Les arêtes sont ébavurées, les canaux nettoyés et les surfaces sensibles protégées pour le transport. La remise en service doit être progressive pour une pièce critique. Après montage, les équipes contrôlent l’alignement, la lubrification, la rotation libre et le serrage. Un essai à vide ou à charge réduite peut précéder le retour au régime nominal. Bruit, vibration, température, fuite et consommation d’énergie constituent autant d’indicateurs d’un comportement anormal. Si la pièce précédente a cassé, une surcharge, un défaut d’alignement ou un roulement défectueux peut rapidement endommager la nouvelle. L’analyse de la cause et le contrôle des organes voisins sécurisent donc l’intervention.
Capitaliser pour ne plus dépendre d’une pièce introuvable
La refabrication crée une occasion de reconstituer le patrimoine technique de la machine. Le modèle CAO, le plan coté, la matière, la gamme, le programme d’usinage et le rapport de contrôle doivent être archivés avec une référence interne claire. Les éventuelles modifications par rapport à la pièce d’origine sont consignées pour éviter toute confusion lors d’une maintenance ultérieure. Si la pièce est critique, l’entreprise peut décider de fabriquer un exemplaire supplémentaire ou de conserver un brut préparé. La bonne stratégie dépend de la fréquence de panne, du délai de fabrication, du coût de stockage et de l’impact d’un arrêt. Une analyse de criticité permet de constituer un stock raisonné au lieu d’accumuler des références rarement utilisées. Cette capitalisation transforme une urgence ponctuelle en solution durable : l’atelier peut relancer la fabrication sans reprendre toutes les mesures et adapter plus facilement la définition si les conditions de service évoluent.
Choisir un partenaire réunissant rétroconception, usinage et contrôle
La refabrication d’une pièce mécanique sans plan mobilise plusieurs compétences : analyse du fonctionnement, métrologie, conception, choix matière, préparation de gamme, usinage et contrôle. Un prestataire capable de coordonner ces étapes limite les pertes d’information et peut arbitrer rapidement entre réparation, reproduction identique et amélioration maîtrisée. Pour établir une étude fiable, il faut transmettre la pièce, même cassée, les composants associés, des photographies du montage et les conditions de fonctionnement. Les efforts, la vitesse, la température, l’environnement et le niveau d’urgence orientent directement les choix techniques. Atelier Grare accompagne les industriels dans la fabrication et la remise en état de composants mécaniques unitaires ou en petite série. Son expertise en usinage, en taillage d’engrenages, en intervention de maintenance et en contrôle dimensionnel permet d’aborder la pièce dans son environnement réel. L’objectif n’est pas seulement d’obtenir une copie, mais de livrer un composant contrôlé, montable et adapté à la continuité de production. Face à une référence abandonnée ou à une machine ancienne immobilisée, la première étape consiste donc à conserver tous les éléments disponibles et à faire analyser la pièce avant de choisir un procédé. Une refabrication sur mesure bien préparée peut prolonger la durée de vie d’un équipement, réduire sa dépendance aux pièces d’origine et sécuriser durablement sa maintenance.
